# Altium Designer 导出 BOM（物料清单） > 菜单路径：打开**原理图文件**，顶部菜单：**报告 (R) → Bill of Materials** > >  ## 完整操作步骤 1. 打开 `.PrjPcb` 工程，切换到原理图页面 2. 菜单：**报告 (R) → Bill of Materials**，弹出报告管理器窗口 3. **Columns（列）标签页**：勾选需要输出字段（打√显示） ### 必选字段（采购 / 生产必须） 表格 | 英文列名 | 含义 | | ----------- | -------------------------------- | | Designator | 位号 R1 C2 U3 | | Comment | 元件参数（阻值、容值、芯片型号） | | Footprint | 封装（0805、LQFP48 等） | | Quantity | 数量 | | Description | 描述 / 备注 | > 把 **Comment、Footprint** 拖进上方【Grouped Columns 分组列】，**相同参数 + 相同封装器件自动合并统计数量**，避免 BOM 重复行。 > >  4. 切换回 **General（常规）** 标签，右侧 Export Options 导出选项： * File Format 格式： * `MS‑Excel(*.xlsx)`：**首选，直接 Excel 打开**，不需要本机装 Office 也可生成Altium * `CSV`：通用，可导入立创 / 嘉立创下单工具

AD要黑白激光打印机打印电路图出来如何设置，用到AD和PS工具  透明模式如图 导入PS，先 去色-->调节色阶-->曲线-->反相-->色阶-->最后调阈值，得到如下图即可打印出来对照

# PCB 喇叭（扬声器）代号（AD / 行业通用） 1. **SPK1（最常用，你的原理图就是 SPK1）** > Speaker 缩写，绝大多数功放、蓝牙板都用这个，**优先用 SPK1**，丝印也打印 SPK1。 2. **LS1** Loudspeaker，AD 自带库默认标号，工厂也普遍接受。 > 区分： * SPK / LS：**喇叭扬声器（你的 TPA3116 接的外喇叭）** * BZ / BUZ：蜂鸣器（滴滴报警那种，不要混用） ## 你的板子实操 * 原理图位号：`SPK1`，两个引脚 1 (+)、2 (-)； * PCB 丝印：板上焊盘旁边印 `SPK1`，旁边可以再丝印 `+``-` 做装配提示； > ⚠️丝印的 +- 仅方便接线，PBTL 模式电气上可以互换，前面讲过。 ## 补充：如果是插座（喇叭通过插座外接） 插座位号用 **J1、J2**（Connector），喇叭本体才用 SPK/LS。 ### 速记 * 喇叭扬声器：**SPK1（推荐） / LS1** * 蜂鸣器：BZ1 * 喇叭插座：Jx > 你当前原理图的 `SPK1 UT‑P2023` 是完全符合行业习惯，直接用就行。 >

# PBTL 模式喇叭两端能不能互换 **可以直接调换喇叭正负极，喇叭两根线交换接，芯片不会损坏。**  原来接法： > 喇叭 + → OUTPR 并联 OUTNR 喇叭‑ → OUTPL 并联 OUTNL 调换之后： > 喇叭 + → OUTPL 并联 OUTNL 喇叭‑ → OUTPR 并联 OUTNR ## 后果只有一个：相位反转 声音会**180° 反相**，单纯听单只喇叭，人耳听不出任何区别，音量、功率、失真、发热完全不变，芯片工作状态一模一样，不会保护、不会烧机。 > ⚠️注意前提： 1. 依旧保持：`OUTPR与OUTNR短接`；`OUTPL与OUTNL短接`，**内部两组各自并联关系不能拆开**，只是整体两组对调接到喇叭； 2. 两组并联点依旧**严禁任何一点接到 GND**； 3. LINP、LINN 依旧直接接 GND，维持 PBTL 模式。 ## 什么情况不能随便调换 1. **如果你以后要接两只喇叭（立体声），相位就不能乱，否则声音抵消；但你现在 PBTL 单声道，单喇叭无所谓。** 2. 如果机箱内部有多只喇叭并联使用，所有喇叭相位必须统一，不然低频会互相抵消，低音变薄。 ## PCB 实操提醒 你画板时： * OUTPR、OUTNR 就近在芯片引脚旁边铜皮短接； * OUTPL、OUTNL 就近铜皮短接； 这两处并联节点不要拉很远才汇合，大电流，走线一定要宽。 > 喇叭焊盘的 +/- 丝印，只是给装配看，电气上两组可以互换。 ### 快速总结 ✅单只喇叭 PBTL 应用：**喇叭两个端子可以互换，仅相位翻转，无任何硬件损伤。** ❌绝对不能把 4 个输出当中任意一个接到 GND。

# TPA3116D2 单声道 PBTL 模式：为什么依然有 OUTPL、OUTNL（左声道）、OUTPR、OUTNR（右声道）  > TPA3116D2 本质是**一颗立体声 D 类芯片，内置两套完全独立功放（左通道、右通道）**Texas Inst...。 所谓 “单声道模式（PBTL 并联桥接）”，**不是芯片内部把两套电路合并成一套，而是外部把左右两个通道并联协同工作，输出大功率单声道**。 所以 4 个功率输出引脚全部都要用，不是只用右声道那两个。 引脚全称： * 左通道：**OUTPL（左 +）、OUTNL（左‑）** * 右通道：**OUTPR（右 +）、OUTNR（右‑）** ## PBTL 单声道官方接法（TI 手册标准）Texas Inst... 1. 模式检测：`LINP`、`LINN`**直接接 GND（不要串电容）**，上电芯片识别进入 PBTL 单声道模式。音频信号输入给到右声道`RINP/RINN`。 2. **并联输出** * 喇叭正极：`OUTPR` 和 `OUTNR` 两个引脚铜皮连在一起 * 喇叭负极：`OUTPL` 和 `OUTNL` 两个引脚铜皮连在一起 > 喇叭接在【OUTPR+OUTNR】与【OUTPL+OUTNL】之间，**4 个输出脚全部用上，所有输出引脚严禁接 GND**Texas Inst...。 ### 原理通俗讲 立体声模式： * 左通道：OUTPL‑OUTNL 驱动左喇叭； * 右通道：OUTPR‑OUTNR 驱动右喇叭。 PBTL 单声道模式： 芯片内部让**左、右两套功放输出完全同步同相位**，外部把左通道两个输出，和右通道两个输出分别并联，两套功放一起给同一个喇叭供电，功率叠加，最大输出接近 100W（21V 供电，2Ω 喇叭）。 > 所以单声道不是废掉左声道那一组输出，是拿左右两组一起干活，所以 4 个输出引脚都存在，都必须接线。 ## PCB 布线重点（对你画板很关键） 1. 4 路输出都是大电流 PGND 功率回路，铺铜要宽大；并联点尽量靠近芯片

 # AD Tented（过孔盖油）在哪里 > 快捷键 **F11** 调出右侧【Properties 属性面板】，这个选项就在过孔属性的 **Solder Mask Expansion（阻焊扩展）** 区域下面。 > >  ## 方法 1：批量操作（你现在 35 颗散热过孔，用这个） 1. PCB 界面，鼠标框选 TPA3116 底部全部散热过孔； 2. 在选中的任意一颗过孔上**右键 → Find Similar Objects（查找相似对象）**； 3. Object Kind → `Via`，设置为 **Same**，直接点 OK； 4. 右侧弹出 Properties 面板，往下滚动找到：**Solder Mask Expansion**； 5. 把模式从 `Rule` 改成 **Manual**； 6. ✅勾选：**Top → Tented**（顶层盖油），✅勾选：**Bottom → Tented**（底层盖油）。 > ⚠️重点：**只给小孔过孔勾选 Tented！TPA3116 底部 PowerPAD 大焊盘不要勾选盖油，必须开窗露铜，用来焊接芯片。** ## 方法 2：双击单个过孔弹窗（老版本 AD 弹窗界面） 双击过孔弹出对话框，右下角： * `Force complete tenting on top` = 顶层盖油 * `Force complete tenting on bottom` = 底层盖油 ## 肉眼验证有没有生效（3D 预览） 按 `3` 切换 3D 视图： * 盖油成功：过孔圆环被绿色绿油盖住，看不见铜； * 开窗（没勾 Tented）：能看见一圈黄色铜环。 ## 针对你 TPA3116 这堆 35 颗过孔的总结 1. 全部选中散热阵列过孔，勾选 **Top Tented + Bottom Tented（过孔盖油）**； 2. PowerP

 **思路：** 先扩大圆孔的直径，铺铜，再缩小圆孔直径，就可以剩余出没有铜的一部分

# 运放（NE5532 这类 SOP‑8 贴片）芯片下方能不能穿线 **可以穿线，但分：什么线、什么层，有严格禁忌，模拟运放对干扰很敏感。** ## 1、顶层：运放本体正下方（芯片丝印、塑封投影区域） ❌**顶层不要走线，不要铺铜** 芯片塑封底下走信号线，会耦合电源噪声、数字噪声进入运放输入，带来底噪、嗡嗡声。 > 顶层只保留运放引脚向外引出的短线，芯片本体投影区域清空。 ## 2、底层（背面，运放正下方，你 AD 双层板常用） ✅**底层可以走线，可以铺 GND 铜皮，优先铺完整 GND 地平面。** > 底层 GND 平面是运放最好的屏蔽层，隔绝上层信号之间互相干扰。 ### ⚠️底层运放正下方禁止的走线： 1. **禁止走 D 类功放功率开关线、TPA3116 输出大电流走线**（OUTPR/OUTNR 这类功放输出） D 类开关噪声会穿透板材耦合到运放，耳机 / 喇叭听到明显的高频滋滋噪声，这是最常见踩坑。 2. 尽量**不要走高速数字线、蓝牙射频走线**； 3. ✅允许：模拟小信号、LDO 电源走线、GND 走线。 > 简单记：运放底下底层可以走**安静的模拟信号、电源、GND；严禁走 D 类功放开关功率线**。 ## 3、运放两个输入引脚（IN+、IN‑）特别约束（最重要！NE5532） 运放的同相、反相输入端，属于**高阻抗节点，极其怕干扰** 1. **这两根输入信号线，上下层都不要跨功率走线、D 类功放输出走线**； 2. 输入走线底下，**最好是 GND 铺铜做屏蔽**； 3. 输入走线尽量短，不要长距离平行功率线； 4. 不要在 IN+/IN‑走线旁边打过孔，减少耦合。 ## 双层板实操方案（你的蓝牙 + NE5532+TPA3116 板子直接照做） 1. **Top 顶层**：运放芯片本体投影框内，清空所有走线，只保留引脚出来的小段引线； 2. **Bottom 底层**：运放全部区域铺 SGND 模拟地铜； * 底层运放投影下方**避开 TPA3116 的输出功率铜皮 / 走线**；功率回路绕开运放芯片的垂直投影区域； 3. 运放的电源 VCC、VEE 引脚就近打 GND 过孔到底层地平面；电源退耦电容 0.1μF 紧靠电源引脚

# 行业通用通孔过孔（mil），适配你的蓝牙功放板（双层 / 四层板，1.6mm 板厚，普通打样 / 批量） > 格式：**孔径 Hole（钻孔） / 焊盘外径 Diameter** 单位 mil；经验：焊盘≈孔径 ×2，单边焊环≥6mil 更稳妥，消费电子批量主流。 ## 1）通用信号过孔（晶振、运放、蓝牙普通 IO、音频信号，最常用） ✅**12 / 24 mil（0.3mm / 0.6mm）【行业标配，优先用这个】** * 良率最高，绝大多数板厂默认工艺，不挑战极限； * 射频、音频模拟信号都适用，寄生参数适中。 备选（布线空间紧张）：**10 / 20 mil（0.25mm /0.5mm）** > 8/16mil（0.2mm/0.4mm）属于极限小孔，打样可以，批量不良率上升，不建议全板大量用。 ## 2）GND、电源过孔（LDO、蓝牙 EPAD、功放 SGND） ✅**12/24mil 或 16/28‑32mil** * GND 散热阵列过孔：优先 12/24mil，**多个并联**，比单个超大过孔散热、载流效果更好； * EPAD 焊盘阵列过孔就用 12/24mil，树脂塞孔；不要用超大孔。 ## 3）D 类功放 PGND 功率大电流过孔（TPA3116D2 功率地、电源） ✅**16 /32mil（0.4mm/0.8mm）**，或者直接多颗 12/24mil 并联。 > 实际工程习惯：功率回路宁愿多打 3‑4 个 12/24mil 并联，少用少数超大孔，阻抗更低、散热更好。 ## 4）BGA 芯片扇出过孔（蓝牙 QFN 芯片引脚扇出） 常用：**10/20、12/24mil**；0.5mm 间距 QFN 优先 10/20mil，不要用 8/16 极限孔。 ## 速查表（mil，钻孔 / 焊盘） 表格 | 场景 | 优先推荐 | 备选（空间紧张） | 备注 | | ------------------------ | --------- | ---------------- | ----------------------- | | 普通信号、音频、蓝牙 IO

# Top 层 GND 分区铺铜，底层（Bottom）要不要跟着分区 > 核心原则：**底层优先做完整连续的全局 GND 平面，一般不建议跟着顶层做分区切割；只有 D 类功放大功率 PGND 特殊场景才需要底层分区。** 先分清两种地：**信号地 SGND、功率地 PGND（D 类功放功率地）** ## 1、普通情况：蓝牙、LDO、运放模拟信号地 * **Top（顶层）**：做分区铺铜，把功放功率区域、蓝牙模拟小信号区域，顶层铜皮物理切开，避免大电流在顶层铜皮到处乱跑串扰小信号。 * **Bottom（底层）：不要切割、不要分区，保留一整块完整 GND 地平面。** 原理： 顶层把不同功能区铜切开，用来阻止**顶层表面大电流地环路**串扰模拟 / 蓝牙； 底层完整地平面作为**统一回流层**，所有分区的地，都通过**过孔往下连接到底层完整地平面，单点 / 多点汇合**。 ❌错误做法：顶层切几块，底层也一模一样切成几块。 底层切割之后，地平面被破坏，高频（蓝牙 2.4G）回流路径被切断，接地电感飙升，蓝牙灵敏度直接变差；同时阻抗升高，纹波、EMI 全部恶化。 > 底层完整地平面，是 2.4G 射频 PCB 最重要的基础。 ## 2、D 类功放 PGND 功率地特殊处理（你的板子有 TPA3116D2 这类 D 类功放） ### 顶层： * PGND 功率铜单独一块区域，和蓝牙、运放 SGND 在**顶层物理断开，不直接相连**。 ### 底层两种方案，二选一 #### 方案 A（推荐，四层板更优，双层板也能用） 底层**仍然完整整块 GND，不切割**。 功放 PGND 通过一堆阵列过孔，全部打到底层地；蓝牙、运放的 SGND 也打过孔到底层地。 > 靠底层平面完成共地，顶层分开隔离功率噪声，**双层板首选这个方案**。 > 关键点：功放 PGND 的过孔簇，和蓝牙 EPAD 的过孔簇，**不要紧贴在一起，拉开一点距离**，避免功放大电流的地扰动直接耦合进蓝牙的地过孔。 #### 方案 B（不得已才用，双层板空间极小）底层也做 PGND 分区切割 * 底层也分割出一块 PGND 铜，只给功放功率回路； * PGND 与 SGND 之间**只留一个窄桥单点连接**，

到的是**单引脚外部晶振（32.768K RTC 晶振）**，不是 32M 主晶振！ > 32M 主晶振：XIN、XOUT 两根信号； **32.768K RTC 低速晶振：1 根信号脚，1 根 GND 脚，就两根线，这就是你说的：一根信号线、一根 GND**。 很多蓝牙芯片，内部已经集成 32M 高速晶振，**只需要外接 32.768K RTC 时钟**，用来休眠计时、保时间、低功耗唤醒。 引脚一般名字：`X32K_IN` / `X32K`，另外一脚直接接 GND。 # 32.768K（单信号 + GND）PCB 要点 ## 1、走线特点 * 信号线：`X32K`（高阻抗，非常容易受干扰） * 另一脚直接接 GND，不是第二路信号，没有 XOUT。 * **不需要等长，本来就只有一根信号线**。 > ⚠️重点：虽然频率只有 32.768K，但属于**极高阻抗振荡节点**，很容易被功放 D 类开关噪声、电感干扰，会出现：休眠异常、唤醒出错、蓝牙待机乱跳电流、时间走不准。 ## 2、布局布线规则 1. **晶振紧贴芯片的 X32K 引脚，信号线越短越好，尽量不打过孔**。 2. GND 那只引脚就近打过孔直接下地平面，不要长距离绕 GND 走线。 3. **X32K 这根信号线，不要被铺铜包围！** 铺铜紧贴信号线会增加寄生电容，会造成 RTC 走时不准、停振。走线两侧留出 0.3‑0.5mm 隔离区域，GND 铜皮拉开间隙。 4. 远离 D 类功放、功率电感、MOS 开关走线；不要和功放走线平行。 5. 和蓝牙天线的关系： > 32.768K 本身不会直接干扰 2.4G，但是它的谐波可以窜进 2.4G 频段。 * 同样**不能进入天线净空区域**； * 放在天线四周（前后左右）可以，建议距离≥5mm；中间用地平面隔离。 > 不需要像 32M 那么严苛，但也不要贴在天线旁边。 ## 3、和 32M 主晶振做对比，方便区分 表格 | 项目 | 32M 主晶振（两根信号线 XIN/XOUT） | 32.768K RTC 晶振（1 信号 + 1GND） | | -------- | --------------------------------- | -----

# 晶振可以放在蓝牙天线的左右、前后吗 > 核心一句话：**晶振可以放在天线左边、右边、前面、后面，但是绝对不能进入天线【净空 Keep‑out 区域】以内。** 同时有一条硬性约束：**晶振必须紧贴蓝牙芯片 XIN/XOUT 引脚，不能为了远离天线，把晶振搬去板子另一头。** 这两个条件要同时满足。 ## 1、什么情况允许（左右、前后都 OK） 晶振放在天线**净空区外面**，不管是左边、右边、前方、后方，方位无所谓，看两个关键点： 1. 晶振 + 两颗负载电容，紧贴蓝牙芯片，XIN/XOUT 走线尽可能短； 2. 和天线净空边界拉开间距：**优先≥8‑10mm**；空间实在紧张最少不要小于 5mm。 > 方位没有好坏，距离才是关键。晶振是 32M 高频干扰源，会辐射谐波落入 2.4G 蓝牙频段；离天线越近，越容易吃掉接收灵敏度，表现：距离变短、部分手机搜不到、随机断连、底噪杂音（尤其你板子还有 D 类功放）。 ### 举例 * 蓝牙芯片在板中间，天线放在板子右上角；晶振放在蓝牙芯片左侧（天线的左下方）：✅没问题。 * 蓝牙芯片在板中间，天线放在板右边；晶振放在蓝牙芯片下方（天线的前方）：✅没问题。 ## 2、严格禁止的两种摆放 1. ❌晶振直接放进天线净空区（无论左、右、前、后） 净空区内所有层不能放元件、走线、铜、过孔，**晶振以及它的两颗负载电容也不能进来**。 2. ❌为了躲开天线，把晶振搬远离开蓝牙芯片 XIN/XOUT 走线拉长，寄生电容变大，晶振频偏超标，甚至不起振。**不能牺牲晶振回路短距离去换和天线的距离**。 > 矛盾解决思路：优先把**蓝牙芯片整体摆放到远离天线的那一侧**，晶振贴住芯片，自然就和天线拉开距离，一举两得。 ## 3、晶振与天线中间怎么处理，进一步降低串扰 晶振和天线之间的 PCB 区域： 1. 铺完整 GND 铜皮； 2. 可以打一排接地过孔，相当于 “地隔离墙”，削弱晶振辐射耦合到天线； 3. **禁止晶振的 XIN/XOUT 走线朝着天线方向长距离平行走线**；尽量和射频走线垂直交叉，减少耦合面积。 ## 4、补充：正反面（层）的情况 晶振如果放在板子背面： * 同样不能投影落在天线净空区的正下方； * 晶振投影区域

# 蓝牙芯片‑晶振走线：XIN / XOUT 与晶振 GND，要不要等长 > 先给结论：**XIN、XOUT 两条振荡信号线互相之间要匹配；但不需要跟晶振 GND 走线做等长。GND 是地回流，不属于差分信号，不参与长度匹配。** 蓝牙的 32M 晶振（负载电容振荡回路），不是高速差分总线，属于**谐振振荡环路**，很多人会混淆差分对等长的概念。 ## 1、XIN、XOUT（芯片 ↔ 晶振两根信号线） ✅要求：**两根走线尽量短、长度接近，不用严格等长，不需要丝毫不差** * 目标：不是时序等长，而是**让两边寄生电容尽量对称**； * 原则：越短越好，优先压缩绝对长度，其次再兼顾两根线差不多； * 允许偏差：差 0.5‑1mm 完全没问题，不要一根 2mm、一根 8mm 这种巨大差距。 > 晶振是并联谐振，走线带来的寄生电容直接影响**负载电容，进而影响蓝牙载波频率偏移（频偏）**。走线越长，寄生电容越大，频偏越容易超标。 晶振走线千万不要绕蛇形来凑等长！**蛇形增加走线反而引入额外寄生电容，得不偿失。** ## 2、晶振 GND（晶振外壳地、晶振两个电容下地） ❌**不需要和 XIN/XOUT 做等长** GND 是回流地，功能完全不一样，不看走线长度。但它有更严格的规则： 1. 晶振的两个负载电容的 GND，**就近打过孔直接连蓝牙 EPAD 的 GND 地平面**； 2. 禁止把晶振 GND 长距离引线绕一大圈再回到芯片 GND； 3. 不要共用功放、大电流电源的地环路，避免数字 / 功率噪声窜进振荡回路，造成蓝牙频漂、丢包。 > 误区：看到差分信号要等长，就把地也拿来等长，这是错的。地是铜平面回流，不是信号路径。 ## 3、晶振部分 PCB 完整设计要点（针对你做蓝牙功放板） 1. **晶振紧贴蓝牙芯片，XIN、XOUT 走线越短越好，优先缩短绝对长度，其次保证两根走线长度相近。禁止蛇形绕线凑等长。** 2. XIN/XOUT 走线**远离 D 类功放开关走线、电感、MOS 开关线**，不能平行靠近； 3. 负载电容紧贴晶振引脚，电容 GND 引脚就近打 GND 过孔，直连底层完整地平面； 4. XIN/XOUT 两侧不要铺铜包围！高阻抗振荡节点，铺铜会加大寄生电容，频偏

# AD 过孔算不算走线拉长路径 分两个概念：**物理长度（阻抗 / 时延）**、**AD 长度测量（等长布线）** > 过孔本身有金属筒，信号是顺着孔的金属柱从上层走到下层。 过孔 = 一小段垂直方向的走线，**会增加实际路径长度**。 ## 1、实际硬件：过孔确实增加路径 过孔贡献两部分长度： 1. **垂直深度**：板厚，比如 1.6mm 板，一个过孔就有约 1.6mm 垂直走线； 2. **孔到焊盘的引出小段（焊盘‑孔）**。 高频信号（蓝牙 2.4G、高速时钟）： * 做等长匹配的时候**必须计入过孔的长度**，否则等长不准； * 同时过孔带来寄生电容、寄生电感，不仅仅只是长度问题。 电源 / 地过孔：不在乎时延，只看直流电阻、电感，不用纠结路径长度。 ## 2、Altium Designer 等长工具（Interactive Length Tuning） ### 默认行为 ✅ **AD 会自动把过孔的垂直板厚算进总布线长度**。 你走线中间打了过孔，打开长度监视器，Total Length 会自动叠加过孔垂直距离。 > 注意： AD 计算：**平面几何走线 (xy 平面)+ 所有过孔垂直高度 (Z 轴板厚)**，不是只算平面投影。 ### 坑 1：Net Length（网络长度） vs Manhattan（曼哈顿） * `Manhattan Length`曼哈顿长度：**只算 XY 平面直线投影，完全忽略过孔、绕线实际路径**，仅做布局参考，**不能拿来做等长依据**。 * `Total Route Length`实际布线长度：包含走线 + 过孔垂直高度，高速等长看这个。 打开：PCB 面板‑>Nets，就能看到两个数值对比。 ### 坑 2：很多人犯的错误 看曼哈顿长度做蓝牙、高速等长，**没有把过孔算进去，结果实际时序不匹配**。 ## 3、举个直观例子（1.6mm 四层板） 一条走线：表层走 50mm，打 1 个过孔切换到底层，底层再走 50mm * 曼哈顿长度：50+50 = **100 mm**（忽略过孔） * 实际 Route 总长度：50 + 50 +1.6 = **101.6 mm** > 每多一个过孔，就

# AD：单独控制某网络白色飞线（Ratsnest）显示 / 隐藏 > 白色细线 = 飞线（鼠线），**只是视觉隐藏，不删除电气连接，DRC 仍然会检查未布线**。 ## 方式 1：快捷键 N（最快，布线时高频用） PCB 界面直接按键盘 **N** 调出连接菜单  * `Hide Connections → Net`（快捷键 N‑H‑N）：鼠标变成十字，点击焊盘 / 走线，**隐藏该整个网络的飞线** * `Show Connections → Net`（快捷键 N‑S‑N）：点击焊盘 / 走线，**恢复该网络飞线显示** * `Hide Connections → Component`：点击器件，隐藏这个元件全部引脚飞线 * `Hide Connections → All`（N‑H‑A）：全部隐藏所有飞线 * `Show Connections → All`（N‑S‑A）：全部打开所有飞线 > 菜单路径：顶部菜单 **View (视图) → Connections (连接)**，和 N 快捷键菜单完全一样。 ## 方式 2：PCB 面板批量管理（适合 GND、3V3、VCC 这类电源网络）  1. 右下角 `Panels` →打开 **PCB 面板**，面板顶部下拉选择 **Nets（网络）** 2. 列表找到目标网络（例如 GND、VCC\_BT） * 右键该网络 → **Connections → Hide**：隐藏 * 右键该网络 → **Connections → Show**：恢复显示 3. 可以 Ctrl 多选一批网络，一次性批量隐藏 / 显示。 > 也可以双击网络，弹出编辑网络窗口，勾选 / 取消 **Hide Connections（隐藏连接）**Altium Lim...。 ## 方式 3：全局开关所有飞线（不推荐单独控网络） ![image.png](https:/

AD 中选择工具快捷键 S

# 蓝牙、LDO、运放、功放铺铜分析 > 铺铜＝大面积 GND 铜皮，绝大多数情况铺**地铜**；少数铺电源铜。下面分器件讲，再讲铺铜 / 不铺铜的实际影响。 ## 各个模块要不要铺铜 ### 1. 蓝牙模块（射频）✅强烈建议铺 GND * RF 部分**底层完整地平面**，天线下方严禁铺铜（挖空）。 * 蓝牙芯片电源引脚附近局部铺地，配合过孔打到底层地平面。 * 作用：阻抗控制、屏蔽干扰、降低地弹噪声，提升接收灵敏度。 > 禁忌：天线正下方铺铜，会直接拉低辐射距离。 ### 2. LDO 线性稳压电源✅建议铺 GND，功率型 LDO 铺电源铜 1）小电流 LDO（几十 mA）： 信号地铺铜，**输出走线不要铺铜当电源线**，走线尽量短粗。 2）大电流 LDO（>500mA，带散热焊盘）： * 芯片散热焊盘铺铜，多打过孔到内层 / 底层地，做散热； * GND 大面积铺铜，减小接地阻抗，抑制输出纹波。 > 不铺铜后果：接地阻抗大，纹波变大，散热差，温升高。 ### 3. 运放（模拟小信号）⚠️谨慎铺铜，不是无脑铺满 **运放分小信号输入区和电源地** * 运放电源、输出、反馈回路：可以铺 GND； * **运放同相 / 反相输入端高阻抗节点：不要直接铺铜包围！** 高阻抗输入引脚周围大面积地铜会带来**寄生电容**，降低带宽、相位裕度变差，容易自激振荡。 实操：运放输入走线走细短，周围留隔离槽，远离铺铜；运放电源、GND 引脚就近打过孔接 GND 铜皮。 ### 4. 功放（D 类 / AB 类）✅必须铺铜，分 GND 和功率铜 1）AB 类模拟功放： 功率地大面积铺铜，散热；小信号模拟地要做单点接地，不要和功率地乱混铺铜，避免地环路噪声串入喇叭输出。 2）D 类数字功放：**重中之重铺铜** * 功率电源 VCC、PGND 功率地必须大面积铺铜，降低回路阻抗，减小开关尖峰； * D 类开关噪声极强，**功率地和信号地分区铺铜，单点连接**； * 功率铜多打阵列过孔，兼顾大电流导通 + 散热。 > D 类功放不铺铜：电流回路细长，尖峰干扰巨大，容易干扰蓝牙、运放，喇叭出现杂音、啸叫。 --- # 铺铜 VS 不铺铜，核心影响 ## ✅铺

# 蓝牙芯片底下可以打过孔吗 > 分两块：**芯片中心 EPAD 散热焊盘**、**芯片外围引脚正下方**、**天线投影区**，三者规则完全不一样。 ## 1、QFN 蓝牙芯片中心 EPAD（底部大裸焊盘）✅**必须打 GND 过孔阵列** EPAD 既是芯片主地，也是散热焊盘，2.4G 射频非常看重**低电感接地**。 * 作用：降低高频地弹电感、散热、把芯片内部射频地接到完整地平面，直接影响蓝牙接收灵敏度、发射功率。 * 参数：孔径 0.25‑0.3 mm，矩阵均匀排布，一般 6‑16 个，看 EPAD 大小；过孔**必须塞孔（树脂塞孔 / 阻焊盖孔 Tenting）**，**不能开窗露孔**，防止回流焊锡膏被吸进孔里，造成焊盘虚焊、芯片浮起 “游泳”。 * 连接：直接连内层 / 底层完整 GND 平面，**不要用热焊盘（十字花）**，热焊盘会增大高频接地电感，射频性能变差。 > 不打这些过孔的后果：接地电感大，射频性能暴跌，距离变短、容易被干扰，芯片发热变大。 ## 2、芯片外围引脚正下方（芯片轮廓投影内）❌禁止走信号线、电源走线 * **可以打 GND 过孔**，但不要密密麻麻堆； * **严禁信号 / 电源线穿过芯片投影底下换层**。 射频、晶振走线尤其不能从芯片底下钻过去，会耦合噪声到射频内核。 ## 3、天线正下方（不是芯片！划重点）❌严禁任何过孔、铜、走线 **芯片本体≠天线**： * 蓝牙芯片本体下面 EPAD 打地过孔没问题； * **板载天线的净空区域，所有层全部挖空，一个过孔都不能有**，否则会吃掉射频能量，距离大幅缩水。 --- # 过孔打错带来的影响 ### ✅EPAD 正确打塞孔 GND 过孔 1. 高频接地阻抗低，2.4G 回流路径好，蓝牙灵敏度正常； 2. 散热好，芯片温升低； 3. 连接到完整地平面，抑制内部数字噪声向外辐射。 ### ⚠️EPAD 过孔不塞孔（通孔敞开） 回流焊时锡膏被吸入过孔，EPAD 焊盘锡量不足，**虚焊、接触不良**，时好时坏，蓝牙断断续续，量产重大隐患。 ### ⚠️EPAD 不打或者少打过孔 接地电感变大，地弹噪声高；蓝牙灵敏度下降，距离变短；芯片散热差温度升高。 ### ⚠️

# LDO 能不能和蓝牙共地 **可以共地，绝大多数场景本来就要共地，但要处理好地环路、电源噪声，不然蓝牙容易出现：断连、杂音、距离变短、重启。** ## 原理 LDO 输出的 GND、蓝牙模块 GND，本质是**参考 0V 电位，必须连在一起，不然两边电压参考不一致，信号不识别，模块无法工作**。 > 不能直接 “只接电源正，不共地”，这是浮地，蓝牙大概率不工作。 ## 两种共地做法 ### 1、单点共地（推荐，蓝牙、音频系统优先） * LDO 输出 GND → 蓝牙 GND → 功率地（功放、电机）**只在一个点汇合** * 避免大电流功放地回流流过蓝牙的地，把噪声串进蓝牙。 > 功放、喇叭大电流不要走蓝牙芯片的地走线。 ### 2、直接铺铜共地（PCB 常用） 整块板 GND 铺铜，LDO、蓝牙全部接铺铜，适合小电流系统。 ⚠️ 如果板上有**功放、电机、继电器**，直接整块铺铜共地会引入地弹噪声，蓝牙会受干扰。 ## 实操要点（蓝牙 + LDO 高频踩坑） 1. **LDO 输入输出就近放 0.1μF 陶瓷电容，输出再加 10‑22μF 电解 / 钽电容，电容 GND 过孔就近打 GND 铜皮，缩短回流路径。** 2. 蓝牙模块电源引脚旁边，**必须放 0.1μF 独石电容，紧挨着蓝牙 VCC 与 GND 引脚**，这一步非常关键，抑制 LDO 输出纹波。 3. 蓝牙的地走线不要走功放、大电流回路下面；蓝牙芯片底下尽量多打 GND 过孔。 4. 如果 LDO 噪声偏大，蓝牙有杂音：LDO 输出串一个**磁珠（600Ω@100MHz）再接蓝牙 VCC**，GND 依旧直接共地，不要在 GND 串磁珠！ > ❌ 禁止在 GND 线上串磁珠 / 电阻，会造成电位偏移，射频工作异常。 ## 特殊情况：隔离电源 如果你用隔离模块（B1203S 这类隔离电源），隔离输出侧**不要和输入侧 LDO 共地**，隔离的两边地要分开。 ## 快速总结 1. 普通非隔离 LDO：**必须共地**； 2. GND 不要串元件；VCC 可以加磁珠滤波； 3. 有功放大功率负载，采用单点接地，防止地噪声污染蓝牙。 如果你有简单框图或者 PCB 情况，我可以帮你直接判断

# CB 布线：VCC、GND、信号线布线先后顺序 > 适用：蓝牙、单片机、LDO、音频这类混合小信号 + 电源电路，**先电源地，后信号线；先关键高速 / 射频，后普通 IO**，不是随便拉导线。 ## 推荐布线执行顺序（实操流程） ### 第 1 步：先处理 GND（优先） 1. 关键器件（蓝牙芯片、LDO、运放）的**电源滤波电容 GND 引脚先就近打过孔到底层 GND 铺铜** 2. 功率器件（功放、电机）地引脚先引出，规划**单点接地汇合点**，把功率地和小信号地的回流路径提前分割开 3. 先把地过孔、地局部铜皮布置好，**不要等信号线布完再补地**，此时不要大面积铺满 GND，先预留通道 > 误区：先布完所有信号线最后铺 GND，会导致滤波电容地回流绕远，噪声恶化，蓝牙射频变差。 ### 第 2 步：布 VCC 电源线路（LDO 输出、模块供电） 1. LDO 输入、输出走线优先；**输出先到滤波电容，再到负载（蓝牙 VCC）**，电容紧贴器件引脚 2. 电源走线按电流给足够线宽； 3. 需要磁珠滤波的：LDO 输出 → 磁珠 → 蓝牙 VCC；磁珠两边各自放 0.1uF 电容； 4. 电源走线尽量短，避免和射频、音频信号线平行长距离耦合。 > 电源属于强干扰 / 易受干扰网络，**电源走线要在高速信号线之前完成**。 ### 第 3 步：布关键敏感信号线（优先级最高的信号） 这一类不能被电源走线穿插干扰： * 蓝牙：天线射频走线（50Ω 阻抗，最重要！） * 模拟音频：MIC 输入、运放输入、音频差分信号 * 高速时钟、晶振走线 规则： * 走线尽量短，远离 VCC 功率走线；不要跨地分割缝隙； * 射频线下面完整 GND 参考平面，不要被其他走线横穿。 ### 第 4 步：普通功能信号线（UART、GPIO、I2C、按键等） 普通 IO、串口、控制信号，放到后面布。 * UART（蓝牙 TX/RX）远离音频模拟走线； * I2C 加上拉电阻靠近从设备； * 尽量不要跨分割地。 ### 第 5 步：剩下低速信号：指示灯、继电器控制、普通外设 IO ### 第 6 步：全部走线完成后，再执行全局铺铜 GND，补地过孔 铺铜

不是一概而论：**VCC 要尽量短；GND 要看是 “信号回流地” 还是 “功率大电流地”，概念不一样，很多人这里踩坑**。 ## VCC（供电正）：尽量短，优先遵守 LDO 输出到负载（蓝牙、运放）的 VCC 走线**越短越好**。 原因： 1. 走线有寄生电感，走线长，负载瞬间抽电流时，电压抖动、纹波变大；蓝牙射频、音频很怕这个。 2. 电源线上的噪声更容易耦合到旁边信号线。 > 但不是越粗越长越好，**短＞粗**。实在做不到很短，就加宽走线，并且在负载引脚旁紧贴放置 0.1μF 滤波电容。 > 重点：**滤波电容要紧贴芯片 VCC‑GND 引脚，电容到芯片引脚的那一小段 VCC 和 GND 必须极短**，这是降噪的核心。 --- ## GND：分两种，不能简单说 “越短越好” ### 1）小信号地、滤波电容的 GND（射频、蓝牙、运放、0.1uF 电容） **这部分回流路径必须尽可能短**。 电容 GND 引脚 → GND 过孔 → 地平面，引线不能拉很长，不能绕。 > 错误做法：电容 GND 拉一根细导线绕很远再打地过孔，滤波直接失效。 ### 2）功率地（功放输出地、喇叭地、大电流负载） 允许走线长一点，但**线宽要足够**，重点是： * 不要让功放的大电流回流，流过蓝牙、运放的小信号地路径（地环路干扰）。 * 可以走线长，但不能细；并且用单点接地，功率地和小信号地只在一处汇合。 > ❌ 坑：为了追求 GND 走线短，把功放大电流地直接走蓝牙芯片底下的地铜，地弹噪声直接串进蓝牙，出现杂音、断连。 --- ## 通俗总结 1. **VCC：尽量短，负载旁必须放滤波电容**。 2. **滤波电容的 GND 回流路径：必须极短，就近过孔下地平面**。 3. **小信号地（蓝牙、MIC、运放）：回流路径要短，避开功率电流**。 4. **功放 / 喇叭功率 GND：可以长，但要粗，不能跟小信号共用回流路径**。 ## 实操最简判断 > 芯片引脚 → 滤波电容的 VCC、GND，这一小截，是整个板上最需要短的地方。 至于从 LDO 到蓝牙的 VCC，如果受布局限制不能很短，加宽线宽 + 蓝牙端紧贴 0.1uF，是可以补救的。 ### 针对

# 运放信号线能不能长 **可以长，但仅限输出端；输入端（尤其是同相 / 反相输入）尽量短，越长越容易吃干扰，这是音频运放最常见坑。** > 以你常用 NE5532 音频电路举例。 ## 1、运放输入引脚（IN+、IN‑）——**尽量短，能多短就多短** 这是**高阻抗弱信号节点**，MIC 信号、音频前置输入，电压幅度很小，阻抗高。 * 走线变长：容易拾取电源、蓝牙、功放的空间耦合噪声，出现**底噪、嗡嗡工频杂音、电流声**。 * 风险：走线长 ≈ 一根接收天线。 * 上限参考：PCB 板内，输入走线最好控制 **＜10‑15mm**。万不得已要拉长： 1. 走线底下完整 GND 地平面，不要跨地分割； 2. 走线包地（两侧走 GND 地线打连续过孔屏蔽）； 3. 旁边远离 VCC 电源走线、蓝牙天线、功放功率走线； 4. 输入电阻、电容尽量贴运放引脚，不要拉开。 > ❌大忌：把 MIC 过来的微弱音频输入线绕一大圈经过蓝牙、功放区域。 ## 2、运放输出引脚 OUT ——**可以走长，容忍度高很多** 运放输出是**低阻抗驱动**，驱动能力强，抗干扰好。 * 输出走线拉 30‑80mm 在 PCB 上都问题不大；用来送到后级功放、电位器都没问题。 * 注意两点： 1. 不要和输入信号线平行长距离并行走线，避免输出信号耦合回输入端造成自激振荡； 2. 如果输出走线特别长（＞100mm），靠近末端接一个小 RC 补偿：串联几十欧电阻 + 几百 pF 电容到 GND，抑制高频自激。 ## 3、反馈网络（反馈电阻 / 电容，接 OUT ↔ IN‑） **反馈元件必须紧贴运放引脚，走线一定要短！** > 反馈环路走线长，会引入寄生电感电容，NE5532 容易高频自激，出现啸叫、高频毛刺。 反馈电阻、补偿电容直接摆运放引脚边上，不要远距离拉线做反馈。 ## 结合你的整机：蓝牙→NE5532→TPA3116 功放 1. 蓝牙模块音频输出 → **运放 IN+（输入）：这条线尽量短**；如果布局被迫拉长，底下铺完整 GND，远离功率走线。 2. NE5532 反馈电阻电容紧贴运放引脚，走线极短。 3. NE5532 OUT 输出 → 电位器 → TP

# AD：蓝牙天线区域【不铺铜 + 去除绿油 (阻焊开窗 Solder Mask)】 两个需求分开实现： 1. **不铺铜**：天线投影区域底层 / 顶层禁止 GND 铺铜 2. **不盖绿油**：天线铜上面做阻焊开窗，露出裸铜，提高射频辐射效率 > 注意：蛇形天线是封装内的 Track/Fill 铜，下面操作在 PCB 工程里完成。 ## 一、天线区域：禁止铺铜（挖空铺铜） 使用 **Polygon Pour Cutout 铺铜挖空**（挖空是禁止铺铜区域，本身不产生铜） 1. 菜单：`Place → Polygon Pour Cutout` 2. 层选择：**Top Layer**、再画一个同样轮廓给 **Bottom Layer** > ⚠️两层都要画！顶层防止铺铜覆盖天线；底层把天线正下方 GND 铜全部挖掉。 3. 沿着蛇形天线外轮廓，向外扩 **1.5\~2mm（60‑80mil）**画闭合框。 > 不是紧贴天线铜，要留出射频净空区，框内无论顶层底层，铺铜都会自动避让，不会生成铜。 4. 画完后，重新刷新铺铜 `G‑A`，天线区域铜皮自动消失。 > 效果：天线本体 + 周边净空区，顶层不会被铺铜盖住；底层投影完全无 GND 铜、无 GND 过孔。 ## 二、天线不盖绿油（阻焊开窗 Solder Mask，露出裸铜） > 原理：**Top Solder 阻焊层画图形，该位置就不刷绿油，露出铜箔**。 ⚠️不要直接在 PCB 库里面改封装，推荐在 PCB 工程操作，方便后期修改天线。 ### 方法 A：在 PCB 画阻焊开窗（推荐） 1. 切换图层：`Top Solder`（顶层阻焊层，紫色） 2. `Place → Fill` 放置填充，轮廓略大于天线蛇形铜，每边向外扩大 **0.2‑0.3mm（8‑12mil）** > 比天线铜大一圈，避免制造偏移，保证天线全部裸铜露出。 3. Fill 放在 **Top Solder**，不要放到信号层。 > ❗不要放到 Top Layer（信号层），那会多出一块导电铜。 > 制造逻辑：Top‑Solder 层有图形 = 该区域不涂绿油。 ### 方法 B：如果你希望开窗跟着封装走（封装自带开窗


# AD‑PCB 2D 模式：全选**所有元件名称（位号 Designator，R1 U1 这类）** > 区分： * **Designator**：元件位号（R1、C2、U3，元件名称） * **Comment**：元件参数值（10k、0.1uF） * **String**：自由放置文本，不属于元件 ## 方法 1｜PCB Filter 查询语句（最推荐，一键全选全部位号）  1. PCB 界面按 **F12** 打开 PCB Filter 面板 2. 查询框输入： ``` IsDesignator ``` 3. 按回车 Apply，**全部元件位号被选中高亮**，其他对象变暗掩膜。 > 补充常用查询： * 只选顶层位号：`IsDesignator AND OnTopOverlay` * 只选底层位号：`IsDesignator AND OnBottomOverlay` * 全选所有元件参数 Comment：`IsComment` * 位号 + 参数一起选中：`IsDesignator OR IsComment` 4. 选中后按 **F11** 打开 Inspector，可以批量改字号、字宽、隐藏、字体。 5. **清除过滤恢复正常视图：`Shift + C`**Altium ## 方法 2｜查找相似对象 Find Similar Objects（适合新手）  右键，查找相似对象   ![image.png](https://yj.ivipzy.com/uploads/u

# AD 修改原理图画布（图纸）大小 > ⚠️重要常识：**AD 原理图真实工作区域是无限大**，图纸边框只是打印 / PDF 输出边界，元件放到边框外面依然可以绘制，只是导出时超出部分会被裁掉。 ## 🚀最快方式（快捷键通用所有 AD 版本） **快捷键：D → O**（Design‑Document Options） 弹出【文档选项】窗口。 ### 1、选用标准 A 系列图纸（A4/A3/A2/A1/A0） 1. Sheet Options 标签 2. 勾选**Standard Styles（标准风格）** 3. 下拉选择尺寸：A4→A3→A2… 4. Orientation：Portrait 纵向 / Landscape 横向 5. 确定保存。 ### 2、自定义任意尺寸（非标画布） 1. **取消勾选 Standard Styles** 2. 激活 Custom Style * Custom Width：宽度 * Custom Height：高度 > 💡单位切换：左上角 Units，可以切换 **mm / inch**，建议用毫米直观。 3. X‑Region Count、Y‑Region Count 保持 4 即可，Margin Width 边距一般 20‑30mm。 4. 点击 OK 生效。 ## ✨新版 AD（21/22/23/24）右侧属性面板方式 1. 点击图纸空白位置（不要选中器件） 2. 右侧 Properties 面板展开 **Page Options** * Standard：选择标准纸张 * Custom：填入自定义宽高，实时预览修改，不用弹窗确认。 > 快捷打开属性面板：**F11**。 ## 🖱️鼠标快捷入口 直接**双击图纸外框边线**，立刻调出文档选项窗口，适合随手修改。 ## 📌常用 A 规格尺寸参考 (mm) * A4：210 × 297 * A3：420 × 297 * A2：420 × 594 * A1：594 × 841 * A0：841 × 1189 ## ❗常见坑 1. 改完尺寸画面没变化：**按 V+F（View‑Fit All Objects）全屏刷新视图**。 2.

# AD：原理图 1 个 NE5532（双运放，多‑Part 器件），同步 PCB 出来 2 个封装 NE5532 是**多部件 Multi‑Part 元件**：库内部是 Part A、Part B 两个运放单元，**正常 A+B 属于同一个 Ux，PCB 只生成 1 个封装**；出现 2 个封装，就是原理图层面把 A、B 识别成两个独立芯片了CSDN博...。 ## 三大根因（按出现概率排序） ### 原因 1：原理图放了两次 Part A（最常见） 放置 NE5532 的时候，连续放了两次 **Part A(U?A)**，没有切换到 Part B。 原理图看位号：`U1A`、`U1A`（两个 A，没有 U1B）。 AD 编译会警告：`Component NE5532 has duplicate sub‑parts` 重复子部件Altium。 > 现象：原理图看起来两个运放符号，位号都是 U1A；同步 PCB 直接生成两个 U1 封装。 ✅修复： 1. 删除多余那一个 U1A； 2. 放置器件，放完第一个 U1A，按 `Tab` → **Part** 改为 2，得到 `U1B`； 3. 原理图上是 **U1A + U1B** 一对，位号前缀完全一致（U1），才代表同一片 NE5532。 ### 原因 2：库文件做错：Part A、Part B 各自绑定了 Footprint > 错误：在原理图库编辑，**Part A 添加了 DIP8 封装模型，Part B 也添加了 DIP8 封装模型**。 多 Part 器件**只需要在 Part A 添加一次 Footprint，Part B 不要添加任何 PCB 模型**，否则 AD 会认为是两个独立器件，导出 2 个封装。 ✅修复库： 1. 打开 `.SchLib`，编辑 NE5532； 2. 切换到 Part B，底部 Models 列表，**把 Footprint 全部删除**，只保留 Part A 有 Footprint； 3. 保存库，原理图删掉旧 NE5532，重新放置 A+B。 ### 原因 3：原理图位号不一致：U1A、U2B 手改位号，不小心写成 U1A、U2B，前缀不一样，AD 判定两片芯片，PCB 生成 U1、U2

# AD 原理图：图纸大小 + 图纸页数设置 > AD 没有 “单文件内多页”，**每一页原理图就是一个独立`.SchDoc`文件**，多页靠项目里添加多个原理图文件实现Altium。 ## 一、设置单张原理图图纸大小（A4/A3 / 自定义） ### 方式 1：属性面板（推荐，AD20 + 新版） 1. 在原理图空白处点击，**不要选中任何元件导线**；右侧自动弹出`Properties`面板；没出来按 **F11** 调出。 2. 找到 **Page Options → Formatting and Size** * `Standard`：下拉选 A4/A3/A2 等标准图纸；设置方向`Orientation`横向`Landscape`/ 纵向`Portrait`Altium。 * `Custom`：勾选自定义，输入`Width`宽度、`Height`高度，注意单位（mm/mil，Q 快捷键切换单位）。 3. 可开启`Title Block`显示标题栏。 ### 方式 2：菜单（旧版 AD 习惯） 菜单栏：`Design → Document Options`，弹出对话框，Sheet Options 标签页设置标准 / 自定义尺寸。 ### 设置新建原理图默认图纸大小 1. 快捷键 **TP** 打开 Preferences 2. `Schematic → General`，右下角`Sheet Size`，选择默认 A3/A4，确定。后续新建原理图就默认该尺寸。 ## 二、原理图页数（多页原理图） > ⚠️ 重点：**一个 SchDoc 文件只能 1 张图纸，不能一个文件里翻页**。多页 = 项目下多个`.SchDoc`原理图文件Altium。 ### 1. 扁平多图纸（简单工程，多张平级图纸） 1. 在项目面板右键项目 → `Add New to Project → Schematic`，每点一次新增一页原理图文件。 2. 每一页可以单独设置图纸大小。 3. 跨页信号：使用 **Port 端口**；项目选项里设置`Net Identifier Scope → Global`，不同图纸同名 Port 互相连通Altium。 ### 2. 层次化图纸（复杂工程，

# 端口 (Port) 和 网络标签 (Net‑Label) > 以立创 EDA 为准，逆向画原理图高频工具，讲清楚**相同功能、核心区别、使用选择**。 ## ✅相同功能 1. **都可以不用画长导线，靠名字实现电气连通**。同名就属于同一个网络，编译后同步传递到 PCB。 2. **都必须贴在导线 / 引脚上面才生效，悬空放空白图纸没有电气作用**。 3. **名字大小写敏感，`SIG_IN` 和 `sig_in` 算两个不同网络，不会连通**。 4. 单张原理图内部，两者都可以替代长长的导线，简化图纸走线。 > 单张图纸简单电路：很多时候两者效果看起来一样，可以互换使用。 --- ## ❗核心区别（重点） 表格 | 对比项 | 网络标签 Net‑Label | 端口 Port（截图工具栏 “端口 (R)”） | | -------------- | ---------------------------------------------------------------------------- | -------------------------------------------------------------------------------------------- | | **有效范围** | **仅当前这一张图纸内有效**，不能跨页。换另一张原理图，同名标签不会自动连通。 | **支持跨多张原理图页面连接**。两张不同图纸放同名端口，信号互通，用于多页 / 模块化图纸。 | | **语义含义** | 给一根导线起名字，标记网络；**无输入输出含义**。 | 代表**模块对外接口**，可以设置方向：输入 / 输出 / 双向，文档上明确信号流向，方便阅读原理图。 | | **层次原理图** | 不能用于子图纸接口

 # 原理图【端口 (Port)】（立创 EDA） > 截图里工具栏：**端口 (R)**，旁边还有一个「离图连接器 (C)」，两个经常被搞混嘉立创ED...。 ## 一、端口是什么 端口是**电气接口符号**，本质是给信号节点起一个对外的接口名字。 * 端口必须接在导线 / 元件引脚上才有电气作用； * **同名端口互相电气连通**； * 可以设置方向：输入、输出、双向。 > 简单理解：相当于模块的插座接口。一个电路模块对外引出什么信号，就放端口。 ## 二、什么时候用端口（3 个典型场景） ### 场景 1：多页原理图（最核心用途）⭐ 一张图画不下，分成 Page1、Page2、Page3 多张图纸。 > 例：Page1 画电源；Page2 画运放信号电路；Page3 画蓝牙芯片。 > > 信号要跨图纸传递，就在两张图纸上放**同名端口**，实现跨页电气连通。 > > 例：Page1 放置端口`VCC`，Page2 也放置端口`VCC`，两个点电气连通，不用画长长的跨页导线。 ### 场景 2：单张图，做功能模块划分 一张图里面，用方框划分模块，模块进出信号放端口。 就像你这个 NE5532 运放电路： * 运放模块输入信号，放端口`IN_SIGNAL` * 运放输出，放端口`AMP_OUT` 阅读原理图一眼看清模块输入输出接口，图纸清爽，不用画长导线横穿整张图。 > 单张图纸内部：端口功能≈网络标签，只是外观不一样，端口更强调 “模块接口”。 ### 场景 3：层次原理图 / 复用模块 把一个子电路做成可复用模块，模块对外全部用端口定义接口。后续可以反复调用这个模块。 ## 三、怎么操作使用 1. 点工具栏【端口 (R)】，鼠标光标带出端口符号； 2. 把端口的小箭头端点，贴到导线 / 元件引脚； 3. 按`Tab`键，设置端口**名字**（名字完全一样才会连通，大小写敏感）； 4. 设置方向：输入 / 输出 / 双向（只是阅读提示，**不强制限制电气，仅文档提示作用**）

 # AD 按照 Room 排列 ## 什么是 Room（房间） Room 就是**原理图划分的逻辑区域**，可以把一部分元器件打包归类成一个 “房间”。 比如：把电源部分全部元件放到 Room\_Power；音频运放部分全部放到 Room\_Amp。 Room 信息从原理图传递到 PCB，软件记住哪些元件属于哪一个房间。 > “按照 Room 排列”：**把散落在 PCB 上属于同一个 Room 的一堆器件，一次性收拢，摆放到你画的 Room 框内部**。 ## 逐条解释子菜单 1. **按照 Room 排列 (R)** 原理图给元器件分配好 Room 后，PCB 画好 Room 方框；执行命令，同 Room 的元件，全部自动收拢摆进这个 Room 框里面。 > 典型场景：多模块工程，原理图按模块分 Room，导入 PCB 元件满天飞，一键归位到各自模块区域。 2. **在矩形区域排列 (L)** 框画一个矩形，选中一堆元件，自动整齐排布在这个框里面，适合一堆阻容快速整理。 3. **排列板子外的器件 (O)** 把全部在板框外面的散落元件，整齐排列到板外空白处。刚导入网表的时候，所有元件堆在一起，用这个散开。 4. **依据文件放置 (F)** 读取坐标文件，按照外部文件的 XY 坐标摆放器件；多用于结构匹配，导入外壳的元件定位坐标。 5. **重新定位选择的器件 (C)** 恢复元件到原理图 Room 定义的原始位置。 6. **交换器件**：交换两个相同器件位置，同时交换走线。 --- ## Room 完整工作流程 1. **原理图操作** 打开原理图 → 菜单【设计 → 创建 Room】 画一个框，框住电源电路，命名 Room\_Power；再画 Room\_Amp 框住运放电路。 元件落在哪个框，就归属哪个 Room。编译工程。 2. **PCB 里面** 网表导入后，PCB 会自动生成对应 Room 的虚线方框。

 # AD 分割平面（Split Planes）📌 > ⚠️**只针对【内电层（Internal Plane，负片电源 / 地层）】，表层（Top/Bot 信号层）不用这个功能，表层用普通【铺铜】**。 > > 你做 2 层板的时候，这个菜单几乎碰不到；**4 层及以上多层板才会用到**。 ## 通俗解释 内电层（负片层）默认整片都是铜。 **分割平面 = 把这一整块内层大铜皮，切出多个互相隔离的小块，每一块分配不同网络（例如 5V、3.3V、GND）**。 切割画出来的线条，实际 PCB 上是一条**无铜隔离缝隙**，把不同电源隔开。 举例子：4 层板，第二层设置为 Internal Plane 内电层，原本整块 GND；使用分割平面，把这块内层切两块，一块给 GND，一块给 + 5V，**同一内层实现两个电源域，不用再多增加一层板，节省层数成本**。 > ❗区分两个概念，千万不要搞混： 1. **铺铜 (Polygon Pour)**：Top/Bot 表层、正片内层用，铜填充，画完要重铺； 2. **分割平面 (Split Plane)**：专门给**负片内电层**用，负片逻辑，画线 = 挖掉铜，不需要重铺铜，但是需要**重新构建平面分割**刷新显示。 ## 两个子菜单含义（截图里面） 1. **在当前层重新构建平面分割 (C)** 只刷新你现在切换显示的那一个内电层。 > 修改分割边界、移动过孔之后，画面显示错乱、区域网络显示不对，执行这个命令，软件重新计算分割区域边界，刷新画面。 2. **在所有层重新构建平面分割 (A)** 工程有多个内电层，一次性全部刷新全部分割平面。 > 什么时候点它： > > 修改分割线、移动器件过孔之后，内层铜区域显示异常、颜色错乱、DRC 报错；执行【重新构建平面分割】，相当于分割平面版的 “重铺铜”。 ## 适用 / 不适用场景 ✅要用分割平面：4 层 / 6 层板，板层管理器添加了 **Internal Plane（内电负片层）**，需要同一个内层放多个电

# AD：走线吸附引脚、移动元件不掉线 > 两个概念分开： 1. **布线时走线吸附焊盘引脚**（补线的时候端点吸到焊盘中心） 2. **移动元件，已经布好的走线不被扯断，跟着拉伸**（Drag 拖拽模式） ## 一、布线时，走线吸附引脚焊盘（P‑T 交互式布线） 1. 打开偏好设置：**工具 → 偏好设置 → PCB 编辑器 → 交互式布线** * ✅勾选：**电气热点捕捉（Snap To Electrical Hot Spot）** > 这就是吸附引脚焊盘，走线端点会自动吸到焊盘中心点，出现白色十字热点标记。 * 捕捉距离调大一点，一般 4‑8mil。 * 网格建议：捕获网格 1mil，可视网格 100mil。 > ✔正确连接特征：走线端点出现**白色十字⊕**，代表真正焊盘电气热点连上； > > ❌没有十字，只是搭在焊盘上面，看着连上，移动元件直接掉线。 > 快捷键布线：`Ctrl+W`交互式布线，鼠标靠近焊盘，会自动吸上去。 ## 二、移动元件，走线不脱落（重点！Move 与 Drag 区别） * **普通直接拖动元件 = Move 移动**：走线直接断开，变成飞线，这是默认行为。 * **带线拖拽 = Drag 拖拽**：走线跟随拉伸，保持连接。 ### 方式 1：临时快捷键（最常用，不改动全局设置） 按住 **Ctrl**，鼠标左键点住元件拖动 →走线跟着拉伸，不会掉线。 > 松开 Ctrl 恢复普通模式。 ### 方式 2：命令快捷键 M+D 按 `M` 松开，再按 `D`（Move‑Drag），点击元件拖动，走线跟随拉伸。 ### 方式 3：永久全局设置（全部拖动默认带线） 工具→偏好设置 → PCB 编辑器 → **General（通用）** 找到 **Comp Drag**，选择：**Connected Tracks** * Connected Tracks：拖动元件，走线跟随拉伸 * None：普通移动，直接断线（出厂默认） > ⚠️注意：开启 Connected Tracks 后，直接鼠标拖动元件就带线；批量移动大芯片，走线会拉的很乱，移动完建议执行：**布线 → 优化选中走线 Ctrl+Alt+G**，整



 # 什么时候用差分对等长调节 核心一句话：**高速差分信号才用；普通模拟、音频、电源、低速 TTL 完全不用**。 ## ✅必须 / 建议用差分对等长调节的场景 > 目的：保证一对里面 P/N 两根线到达接收端时间同步，抑制共模噪声，满足协议要求 1. **USB2.0（D+、D‑）** 速率 480Mbps，差分 90Ω 阻抗。 要求：D + 与 D‑长度差尽量小，一般控制 ±5mil 以内。 2. **LVDS（显示屏、高速串口）** LVDS\_xx\_P / LVDS\_xx\_N，100Ω 差分阻抗。 每一组差分对内两根必须等长。 3. **HDMI、DP 差分** TMDS 差分对，每组内部 P/N 严格等长。 4. **DDR 的差分时钟 CLK\_P / CLK\_N** > ⚠️注意：只做 CLK\_P 和 CLK\_N**对内等长**； > > CLK 这一组差分，和 DQS、数据线之间的整体长度匹配，要用【网络等长调节】，不是差分对等长。 5. **PCI‑E、SATA**高速串行差分。 > 共同点：信号速率高，依靠两根线的差值来传数据；两根线长短不一样，信号就会失真、误码、不稳定。 ## ❌绝对不要用的场景（很多新手乱点） 1. **音频电路：NE5532 运放、PT2399 混响、模拟调音板** 音频属于低速模拟信号，几 MHz 都不到，差分对等长调节**毫无意义**，不要画蛇添足绕蛇形。 2. **电源、GND 走线**，不需要。 3. **普通单端信号：I2C、UART 串口、SPI 低速** 哪怕是 SPI 几十 MHz，只要不是差分，不用这个功能；多根 SPI 之间要等长用【网络等长调节】。 4. **普通差分运放输入（模拟差分）** 比如 NE5532 做差分输入，是模拟小信号，不是高速数字差分。 > 可以尽量走线长度接近，靠布局手工控制，**不需要软件自动蛇形补偿**。 ## 🧠三个功能使用时机汇总（

 # AD「扇出 (Fanout)」📌 > 菜单：布线 → 扇出，就是 **Fanout（扇出）**，主要针对 BGA、QFN、QFP 这类**焊盘在器件底下、被封装盖住**的贴片引脚。 ## 通俗解释 BGA 芯片引脚全部在芯片本体底下，内层走线不能直接接焊盘。 **扇出 = 从器件底部焊盘，打一个过孔，把引脚 “引到芯片外面”（表层 / 内层），方便后续走线。** * 焊盘（芯片底下）→ 过孔 → 拉一小段短线到芯片封装轮廓外面，后面就可以正常走信号线。 ### 两种典型场景 1. **BGA 扇出（最常用）** 芯片底下密密麻麻小球焊盘，每个焊盘就近打 via 过孔，引出到外面，方便走差分、数据线。 2. **QFN（带裸露大焊盘）扇出** 底部大接地焊盘，自动打一堆接地过孔，把热焊盘接到 GND，散热 + 接地。 --- ## AD 扇出子菜单 * **扇出全部**：对整个 PCB 所有可扇出器件全部自动扇出 * **扇出选中器件**：只扇出你框选的芯片，最常用 * **扇出选中网络**：只针对选中网络做扇出，比如只扇 GND * **删除扇出**：把已经生成的扇出过孔 + 短线全部删掉，方便重新调整参数再扇 ## ⚠️重点坑 1. 扇出参数在 **规则 → 布线 → Fan‑out Control** 里面设置过孔大小、线宽、过孔距离焊盘间距。 > 4 层板做 BGA 一定要先改扇出规则，再执行扇出，不然生成的过孔会违反工艺，嘉立创会报错。 2. 扇出只是生成**焊盘到过孔这一小段引线**，不会完成完整布线；扇出完成后，还需要自己走后面的连线。 3. 0.5mm、0.4mm 间距 BGA，扇出过孔孔径、盘径要严格匹配板厂工艺，不要直接用 AD 默认参数。 ### 举个例子 QFN‑40 芯片，引脚都在芯片边框内侧，直接走线走不出来；执行【扇出选中器件】，软件自动每个引脚打一个过孔，把引脚引到芯片外围，之后就可以布信号线。底部大焊盘自动生成一堆接地过孔，提升散热。 > 💡小技巧

   component 模式下直接点“编辑铅笔”进入原理图元件，或者PCB 3D封装元件编辑


# AD 同时显示 2D+3D 双视图（左右 / 上下分屏） ✅可以，**同一个 PCB 文件开两个文档视图，一边 2D 布局，一边 3D 预览，实时同步**，布线改器件两边同时更新。 ## 操作步骤 1. PCB 打开之后，顶部菜单：`窗口(Window)` → `新建视图(New View)` > 会生成这个 PCB 的第二个独立视图窗口，两份指向同一块板子，不是复制文件。 2. 再菜单：`窗口(Window)` → `平铺(Tile)` * **垂直平铺（左右分屏）**：左边 2D，右边 3D（最常用） * **水平平铺（上下分屏）**：上面 2D，下面 3D 3. 选中其中一个窗口按 **2 = 2D 布局模式**；另一个窗口按 **3 = 3D 布局模式**。 > 效果：左边正常布线、摆器件；右边实时看 3D 外壳干涉、器件高度，修改任意一边两边立刻同步刷新。 ![]() 2D3D分屏效果 ## 快捷键小技巧 * `2`：当前窗口切 2D；`3`：当前窗口切 3D * `Shift+鼠标右键拖动`：3D 视图旋转板子 * `Ctrl+Alt+2 / Ctrl+Alt+3`：切换视图时同步缩放位置，两边对准同一个区域看Altium ## 重要坑点 1. 两个窗口是**同一份 PCB**，不要关闭 PCB 源文件，只关闭多余视图窗口。 2. 3D 窗口**不能完整布线**，只能看；布线操作在 2D 窗口做。 3. 显卡性能差的电脑，双开 3D 视图会明显卡顿。 4. 保存只需要保存一次 PCB 文件，两个视图都会保存。 ## 快速关闭多余视图 窗口右上角小叉，只关掉副本视图，不要关原始 PCB。 > 小提示：画外壳干涉检查、看器件高度、结构对齐，这个双视图非常好用。 需要我顺便讲 3D Clearance（3D 间距检查）怎么开吗？

* [ ] 关于AD 导入第三方模型灰色模型问题 导入 step格式 模型 灰色，都是在属性栏底下打了勾 * [ ] 切记不要打勾，打勾之后，颜色会覆盖

# AD 调节 3D 灯光 ✅**可以调**，AD 的 PCB‑3D 视图支持：光源角度、光源亮度、环境光、阴影强度，**不能自定义灯光颜色，不能加聚光灯 / 点光源，只有 2 组平行方向光**。 ## 打开设置 1. PCB 界面按`3`进入 3D 视图；按`L`快捷键打开【View Configuration 视图配置】面板 2. 切换到 **3D Settings（3D 设置）** 标签页 ## 灯光参数说明 1. **Ambient Light 环境光** > 漫反射背光，数值越大，阴影区域越亮，暗部不会死黑；做截图给客户看，一般调到 0.15‑0.25。 2. **Light Sources（光源 1、光源 2）** * Intensity：光源亮度（主光强度） * Position：光源角度，拖动球体滑块，改变光线照射方向，解决元件一边太黑的问题 > AD 固定两个平行光，不能新增，只能改角度和亮度。 3. **Enable Shadows 开启阴影** * Shadow Darkness：阴影深度；截图嫌阴影太重，可以调低，或者直接取消勾选关闭阴影，画面干净很多。 * Use Advanced Rendering：高级渲染，打开阴影更真实，但显卡压力变大；卡顿就关掉。 ## 实操常用调法（截图出图） > 适合保存好看的 3D 效果图 1. 环境光：`0.20` 2. Light1 强度：`0.7‑0.8`，角度斜 45° 照板子正面 3. Light2 强度调低到`0.2`做补光，不要太强 4. 阴影：开启，阴影深度 0.3；如果元件黑乎乎，直接关闭阴影。 ## 版本差异 * AD20‑24：设置就在`L`→3D Settings，中文版本叫【三维设置】 * 老版本 AD17 及以前：功能少，只能调亮度，不能精细调光源角度。 ## 限制（重点） 1. 不支持改灯光颜色，灯光永远白光 2. 只有 2 个方向平行光，**没有点光源、聚光灯**，不能局部打光 3. 灯光只影响预览截图，**不会输出到 STEP 文件**，导出 STEP 到 SolidWorks 就不受 AD 灯光控制。 ### 小技巧 如果部分 STEP3

# AD 删除 / 去掉某个丝印（两种方案，优先用【隐藏】，不要直接 Delete 物理删除） > 丝印分两类： > > 1. 元件自带：**Designator 位号 R1、Comment 阻值 100Ω**（跟随元件本体） > 2. 自由丝印：自己画的文字、LOGO、线条，独立对象 ## ✅方案 1：隐藏（强烈推荐，安全，同步原理图不会复原） 双击元件 → 右侧 Properties 面板 * **Designator（位号 R1）**：取消`Show`，板子不再显示 R1 * **Comment（阻值 100、封装）**：取消`Show`，不再显示阻值 > 重点：只是不输出到 Gerber，BOM、网表完全不受影响；下次更新原理图不会自动恢复丝印。 快捷键：双击元件，直接在属性面板勾选 / 取消 Show。 ### 批量隐藏全部 Comment（把所有电阻阻值丝印关掉，只保留 R1/R2 位号） 1. 右键任意一个阻值文字 → **Find Similar Objects（Shift+F）** 2.`Text Type` → Same，点 OK 3. 右侧 PCB‑Inspector 面板，勾选`Hide`，全部阻值丝印瞬间隐藏 ## ⚠️方案 2：物理 Delete 删除（不推荐，破坏性） 针对**自由丝印文字 / 线条**（不是元件自带位号） 1. 快捷键`Shift+S`单层模式，切换到`Top Overlay`顶层丝印，防止点错其他层对象 2. 鼠标点击要删的丝印文字、线条 3. 按`Delete`删除 > 坑：如果直接 Delete 删掉元件自带 R1/100 这种丝印，**同步原理图更新 PCB 的时候，丝印会重新跑回来，还会报冲突**。元件自带位号阻值不要直接 Delete，用上面隐藏！ ## 快速区分：能不能直接 Delete * R1、100Ω（跟着元件跑，拖动元件文字一起动）→ **只能隐藏，不要 Delete** * 自己画的标记、LOGO、丝印框、备注文字（拖动元件不动）→ 可以直接 Delete ## 常用快捷键 * `Shift+S`：单层显示，精准选中丝印层对象 * `Shift+F`：查找相似对象，批量操作

# D 查看本文件全部元件两个核心面板 > 注意：**不是库面板**，是看当前原理图 / PCB 工程里面已经放好的全部器件。 ## 1、PCB 环境 ### ① PCB 面板（快速浏览、定位，最常用） 打开方式：右下角点【Panels】→ **PCB**（快捷键 `V,B`） 面板顶部下拉选择：**Components** ✅效果：列出 PCB 全部元件位号 R1、C2、U3；点击列表项，PCB 界面会掩膜高亮该器件；输入 R/C/U 可以筛选；双击直接跳转到器件位置。 ### ② PCB‑List 面板（表格，可批量改参数） 打开：右下角 Panels → **PCB List**，快捷键 `Shift+F12` 顶部过滤条件设置：`All Objects`，然后对象类型勾选 **Components** ✅效果：电子表格样式，可直接表格里改位号、封装、层、坐标、旋转角度，支持多选批量编辑；可以复制导出器件清单Altium。 ## 2、原理图 SCH 环境 * SCH 面板：右下角 Panels → **SCH**，选 Components，浏览全部原理图器件 * **SCH‑List**：`Shift+F12`，表格批量修改原理图参数、位号、Comment 注释Altium。 ## 打开面板通用路径 主菜单：`View → Panels → PCB / PCB‑List / SCH / SCH‑List`Altium。 ## 三者区别（记清楚） 表格 | 面板 | 用途 | 能否批量编辑 | | ---------------------- | ------------------------------ | ---------------------------- | | PCB（Components 视图） | 浏览 + 快速定位器件，高亮掩膜 | ❌只能看选，不能改值 | | PCB‑List | 表格查看全部器件，批量修改属性 | ✅直接单元格编辑 |

 全部：全部布线取消 网络：取消某一个网络布线 连接：某个链接的布线取消 器件：链接某个元件的布线，取消 Room：

顶视图 避坑！自建模型一定要标记1脚 位置 不然容易混乱  如果有对照版板，要看好板的方向，镜像等



铺铜挖空 方法二 铺铜挖空 方法二 铺铜挖空 方法二   后两者在铜的层就行，且设置完成之后，重新按一次铺铜才生效

选择两个铺铜，右键弹出选项面板 -->铺铜操作-->合并

1.点击位置 - >多边形倒出切口。  2.出现**光标**，然后把你想要去除的那个区域选中。  双击阴影区域，选择board cutout  3.双击没有被选中的区域，软件**提示**重新铺铜，选择确定，之后系统重新铺铜。



快捷键：2. 2D视图 3.切换3D视图 F11.属性面板 SHift+S 2D 模式下元件切换显示 SHift+Z 3D 模式下切换元件隐藏显示 快捷键：A 对齐页面选项 SHift+H 坐标显示隐藏切换 ctrl+Q 布线 走线 ctrl+A ctrl+B 全选 ctrl+F 翻转电路PCB板  快捷键：Q 单位转换 mil与mm转换   快捷键：L 图层面板 ctrl+D  SHift+G 移动坐标切换  ctrl+Q 弹出清除内存

 里面几个按钮含义： * **Repour（重新铺铜）** * 重新计算铜皮填充。 * 当你修改走线、过孔、焊盘后，铜皮没有更新，可以点这个。 * 快捷键一般是： * **Shift + B**（重新铺铜） * **Shelve（暂存）** * 暂时隐藏该对象。 * 类似“收起来”，不是删除。 * **Assign net（分配网络）** * 给当前铜皮/区域指定网络。 * 例如把一个 Polygon 设置为： * GND * VCC * +12V * VOUT * **Bring to front（移到前面）** * 调整显示层级。 * **Send to back（移到后面）** * 调整显示层级。 * **Modify（修改）** * 打开详细属性。   * **什么是移除死铜？** 选择打钩这个，会删除**和网络断开，悬浮孤立铜岛** *  *  **各种填充线网格等**  ![

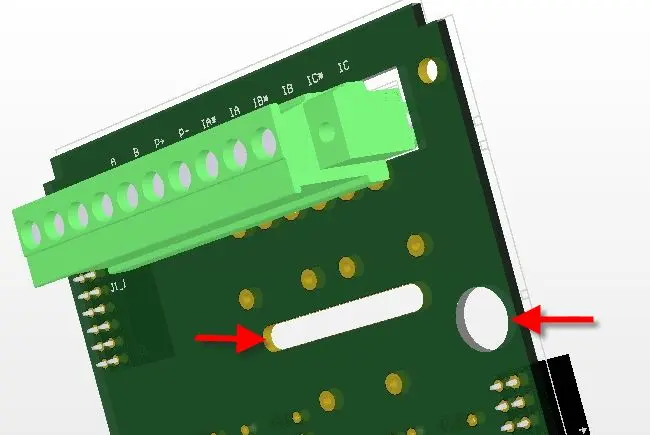

在PCB设计过程中，无论是高压板卡爬电间距，还是板型结构要求，会经常遇到板子需要挖槽的情况，那么如何做呢？顾名思义，挖槽是在设计的PCB上进行挖空处理，如图12-26所示，挖槽有长方形、正方形、圆形或异形挖槽。  图12-26 PCB上的挖槽 **通过放置钻孔** 规范的标准做法是在钻孔层放置钻孔，把加工信息直接加载到制板文件中。此种方法一般适用于长方形、正方形、圆形等比较规则的挖槽。 （1）执行菜单命令“放置-焊盘”，激活放置焊盘命令，在放置状态下按“Tab”键，如图12-27所示设置好钻孔属性，放置一个宽2mm、长10mm的挖槽。  图12-27 钻孔属性设置 ① Slot-Hole Size：过孔的大小，设置为“2mm”。 ② Slot-Length：槽的长度，设置为“10mm”。 ③ Slot-Rotation：槽的角度调整，这个根据实际情况填写。 ④ Slot-Plated：是金属化的时候进行勾选，非金属化的时候勾选去掉。 ⑤ Simple- (X/Y)：焊盘的尺寸大小。 （2）放置一个5mm×5mm的圆形挖槽，数据信息填写如图12-28所示。   图12-28 圆形挖槽数据信息填写 所以，长方形、正方形、圆形等规则的挖槽，都可以通过放置钻孔的方法来进行。 **通过板框层及板切割槽** 因为焊盘不能设置异形槽孔，所以异形挖槽不能用上述方法进行处理。对于异形挖槽，可以把挖槽信息放置到板框层，注意一定是选定的板框层，并给制板厂商表示清楚，执行菜单命令“放置-线条”，在板框层绘制一个想要的闭合挖槽形状：选中此闭合挖槽，执行菜单命令“工

 需要哪个面选哪个面画上就行

快速复制元件到其他工程原理图

* 修改元件引脚名称   最后确定即可！
