# AMS1117‑5.0 12V 转 5V
AMS1117‑5.0 是固定 5V 输出 LDO,**输入最大 18V,可以 12V 输入**,但是有严重发热问题,必须算功耗。
## 1. 关键参数
* 输出:5.0V
* 最小压差:1.2V →输入要 ≥6.2V,12V 满足压差条件,可以稳压。
* 最大输入电压:18V,12V 在规格内。
* 最大输出电流:1A
### 功耗计算
芯片发热功率:


输入 12V,输出 5V,压差 = 7V
表格
| 输出电流 | 芯片发热功率 | 状态 |
| -------- | ------------------- | --------------------------------------- |
| 100mA | 7V ×0.1A =**0.7W** | 中等发热,需要铺铜散热 |
| 300mA | 7V ×0.3A =**2.1W** | 非常烫,SOT‑223 不加散热铺铜会过热保护 |
| 500mA | 7V ×0.5A =**3.5W** | **绝对不能用,芯片会过热烧毁** |
> ⚠重点:**12V 转 5V,只要电流超过 200‑300mA,AMS1117 就不适合,发热爆炸。**
## 2. 标准外围电路 AMS1117‑5.0(固定版本)
引脚 SOT‑223:
1 脚 GND;2 脚 VOUT 输出;3 脚 VIN 输入;背面金属焊盘和 VOUT 连通,只能铺铜散热,**严禁接 GND 或者 12V**。
1. VIN (3 脚) ↔ GND:输入电容 **10μF‑22μF**(并联 0.1μF 陶瓷),紧贴引脚。
2. VOUT (2
硬件工程师必懂的100个经典电路模块
电路图
更新:2026-08-03 22:46:04

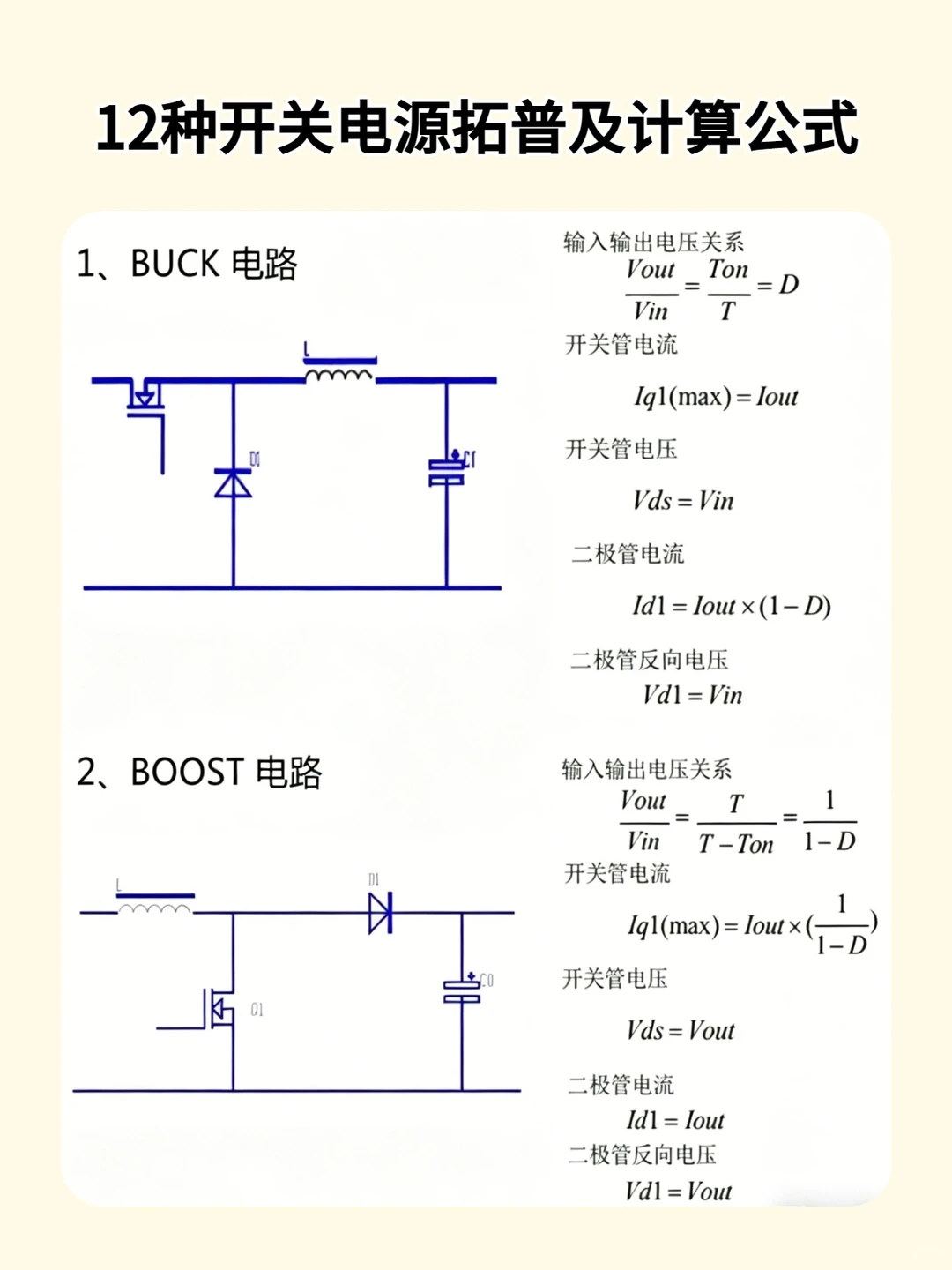

12种开关电源拓扑
