中低音调节原理
电路知识
更新：2026-09-19 19:44:36
# 高中低音（三频段音调调节）原理与原理图
音调调节本质：**用RC滤波网络，把音频分成低音(20‑200Hz)、中音(200‑3kHz)、高音(3k‑20kHz)三段，用电位器改变每一段的增益（提升/衰减），中音尽量保持平直**。 分为两大类：**无源RC均衡**、**运放有源负反馈音调（Baxandall巴克森代尔，最常用）**。
## 一、核心原理基础
电容容抗公式：
* 低音（低频）：大电容才容易通过，小电容相当于开路；**低通RC网络**控制低音
* 高音（高频）：小电容容易通过，大电容相当于开路；**高通RC网络**控制高音
* 中音：带通网络，只让中间频段通过，电位器控制中音增益
> 无源电路：**只能衰减，不能真正提升**；所谓“提升”是压低另外两个频段相对凸显，有信号损耗。 有源运放电路：放在运放负反馈回路，可以真正做提升+衰减，无大插入损耗，音响前级主流方案（NE5532、TL072）。
## 二、方案1：无源三波段（Bass‑Mid‑Treble）均衡电路
无需供电，只用电阻电容电位器；适合线路电平输入。
原理：
1. C1(470pF)+高音电位器：**高通，只处理高音**；高频信号通过，低频被隔断。
2. C2(22nF)+中音电位器：**带通，只处理人声中音**。
3. C3(22nF)+低音电位器：**低通，只处理低音**。
4. 三路并联在一起，输入信号进来，分别对三段做衰减，再汇总输出给功放输入。
⚠️缺点：有信号衰减6‑12dB；要求前级输出阻抗低，后级功放输入阻抗≥50kΩ，否则频响会跑偏。
## 三、方案2：有源巴克森代尔（Baxandall）双频段（高低音，无独立中音）
音响最经典，用NE5532运放，**±12V双电源供电**。
NMOS和PMOS
电路知识
更新：2026-09-09 01:42:28
NMOS（N 沟道增强型 MOS 管，电源里最常用）
电路知识
更新：2026-09-09 01:36:59
# NMOS（N 沟道增强型 MOS 管，电源里最常用）
三个引脚：**G 栅极、S 源极、D 漏极**
## ✅大白话导通条件（重点，刚好接上前面 BS 自举）
**Vgs（G 电压 − S 电压）＞阈值 Vth（一般 1\~4V） → 导通**
* G 比 S 高出足够电压，管子打开，D-S 之间导通，电阻很小（毫欧级）
* G 和 S 电压差不多，Vgs＜Vth → 管子断开，D-S 几乎绝缘
> 栅极 G 是**绝缘的**！栅极几乎不消耗电流，只看电压，属于**电压控制开关**，这点和三极管不一样。
## 两种典型用法（同步 Buck 里面正好两个 NMOS）
1. **下管（低端 NMOS，最简单）** S 直接接 GND。G 给高电平，Vgs = 高电平，直接导通。不需要 BS 自举。
2. **上管（高端 NMOS，就是 BS 脚那个！！）** S 接 SW 开关节点，SW 电压会在 0\~Vin 来回跳。
> 坑来了：SW 抬升到 Vin 的时候，S=Vin。此时 G 如果只给到 Vin，Vgs=0，管子打不开。 **所以必须 BS 自举电路，把 G 电压抬到 Vin+5V，让 G 比 S 高 5V，才能导通**，这就是 BS 脚存在的意义。
## 内置寄生二极管（非常关键，电源续流用）
NMOS 内部自带一个二极管：**阳极 S，阴极 D**
* 管子关断时，电流可以 S→D 走这个体二极管续流；
* 管子导通时，D-S 沟道电阻极低，电流走沟道，不走二极管。
## 电流方向
定义电流：**D → S**（电子 S→D）
## 快速区分 NMOS/PMOS
* NMOS：G 电压高于 S 才导通，适合做下管；高端上管必须 BS 自举
* PMOS：G 电压低于 S 才导通，一般直接做高端开关，不用自举
## 常见故障
1. G 悬空：不确定状态，容易误触发，G 要接下拉电阻到地
2. 高端 NMOS 缺少 BS 自举电容：上管打不开，电源起不来、输出低（就是你之前 BS 脚的问题）
旁路电容和去耦电容
电路知识
更新：2026-08-31 16:26:43
### 1、旁路电容和去耦电容是什么
对于芯片来说，其前级电容可称之为旁路电容，后级称之为去耦电容
### 2、旁路/去耦电容要怎么选？
旁路电容主要用于滤除高频噪声，一般选择瓷片电容，容值通常在0.1u F到10uF之间。对于电源引脚等需要滤除低频噪声的情况，还可并联电解电容，容值根据电源需求选取，比如10uF、100uF等。
电容
电路知识
更新：2026-08-31 16:25:55
### **1、电容基础介绍**
**电容两端电压不能突变是指电容两端的电位差不能突变**
电容类型
| 类型 | 名称 | 容值范围 | 优点 | 缺点 |
| -------- | ---------------- | ---------------------------------------------- | --------------------------------------- | ---------------------------------------------- |
| 电解电容 | 电解电容 | 1μF-万μF | 容量大，价格低 | 有极性，频率特性差，寿命短，有漏液风险 |
| 钽电容 | 0.1μF-1000μF | 体积小，漏电流小，温度和频率特性好，寿命长 | 价格高，有极性，耐压低，过流 / 压易损坏 | |
| 固态电容 | 1μF-万μF | 低 ESR，高频率、温度特性好，寿命长，无漏液 | 价格较高 | |
| 薄膜电容 | 安规电容 | 几十pF -几μF | 安全性能高，绝缘电阻高，温度特性好 | 容量有限，价格高
PCB打板事项流程
电路知识
更新：2026-08-21 15:28:25
捷创打样旗舰店
https://jiechuangdayang.tmall.com/shop/view_shop.htm
已读
捷创打样旗舰店:小斌
2026-08-21 15:06:41
```
PCB文件
```
mokinghai
2026-08-21 15:07:14
已读
mokinghai
2026-08-21 15:07:27
```
直接导给你吗
```
已读
捷创打样旗舰店:小斌
2026-08-21 15:07:30
```
输出制造文件给我
```
捷创打样旗舰店:小斌
2026-08-21 15:07:52
```
如果需要贴片 还需要输出装配文件
```
mokinghai
2026-08-21 15:08:11
已读
mokin
AD导出Gerber文件，接着下单打样
电路知识
更新：2026-08-21 15:26:35
https://www.bilibili.com/video/BV1y84remEpW
之后点确定
设计的一款搭载TPA3116的扩音器，有非常小声的POP怎么解决？
电路知识
更新：2026-08-18 16:20:42
付图是我设计的一款搭载TPA3116的扩音器，
POP声在开机时已解决，现在剩下关机会有非常小声的POP请问能否修改
| [0]()应该是在掉电的时候，TPA3116不受控导致的，建议在电路中加一个检测电路，当检测到掉电的时候，能够有一个信号将功放shut down或者mute先。 |
| ------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------ |
| |
| *2024-10-23 11:38:49*[ 评论 ]()[举报]()[
亲；POP声是电源电压临界状态下；系统状态波动时产生的。只要静音即可。

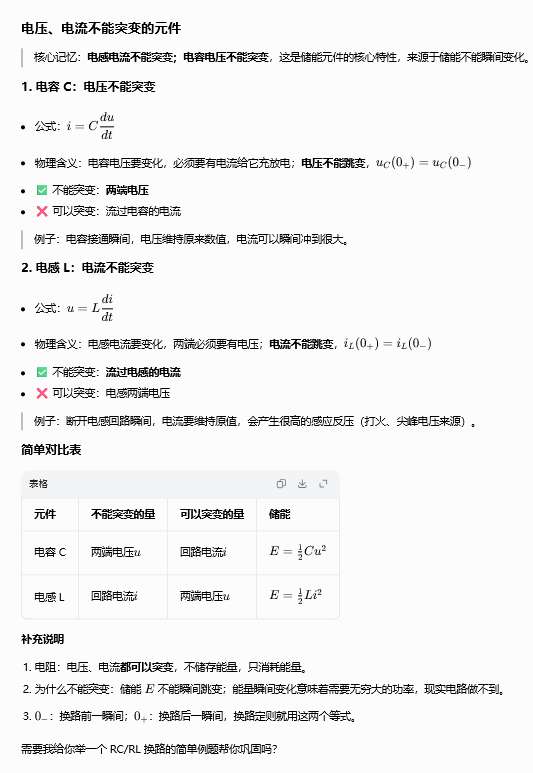

电压、电流不能突变的元件
电路知识
更新：2026-08-16 01:46:01
3116功放芯片延时
电路知识
更新：2026-08-16 01:34:07
哦！终于看清了，**12 脚 MUTE 完全悬空，R1 左端接的是 2 脚 SDZ，不是 MUTE！** 之前我看错引脚号，把 SDZ 当成 MUTE，难怪一直对不上。
### 重新梳理电路
* R1（22kΩ）：右端接 PVCC (32 脚)，左端接**SDZ 引脚（2 脚）**
* SDZ (2 脚) 同时接：C2 (10μF) 到 GND，Q1 的集电极
* 12 脚 MUTE：**什么都不接，完全悬空**
* SDZ：TPA3116 的**硬件休眠脚**
* SDZ = **高电平：芯片开启工作**
* SDZ = **低电平：芯片休眠关闭输出**
> 你的问题：上电瞬间 PVCC 直接经过 R1 接到 SDZ 引脚，为什么 SDZ 不会立刻变成高电平？
回路：`PVCC → R1(22k) → SDZ引脚节点 → C2(10μF) → GND`
1. **上电瞬间 R1 是有电流的，不是不走 R1**，电流全部用来给 C2 充电。
2. C2 电容电压不能突变，上电前 C2 电压 = 0V，上电一瞬间 SDZ 节点电位被 C2 钳位在≈0V。
3. RC 常数：τ = R1×C2 = 22k ×10μF = **0.22s**
SDZ 电压按指数慢慢向上爬升，不是上电瞬间直接跳到 PVCC。 * t=0，SDZ≈0V：芯片休眠，输出关闭（静音，抑制开机 POP）
* 电压慢慢上升，超过 SDZ 开门阈值（约 2V）之后芯片才开始工作。
4. 等到左边 R2、C1 延时完成，Q1 三极管导通，直接把 SDZ 引脚强行拉到 GND。
> Q1 导通后又把 SDZ 拉低，芯片重新休眠，这个是断电消 POP 用。
### 整个电路真正时序（现在完全对上原理图）
1. **上电瞬间**
C2 把 SDZ 钉在 0V，芯片休眠，喇叭无输出，避免开机嘭声。
PVCC 通过 R1 持续给 C2 充电，SDZ 电压慢慢抬升。
2. **上电约 0.2\~0.3 秒后**
C2 充到足够电压，S
TPA 3116 D 上电延迟
电路知识
更新：2026-08-14 15:01:36
# TPA3116 / TPA3110 SDZ 纯硬件消 POP 完整原理图
> PVCC：功放主电源 (12‑24V)
>
> SDZ：功放芯片 7 脚（静音关断脚）
>
> Q1：S8050 NPN SOT‑23
>
> 实现：上电延时约 220ms 开启功放；断电瞬间立刻拉低 SDZ 静音，开关机都无爆破音
| 元件 | 参数 |
| ---- | ------------------------ |
| Q1 | S8050 NPN SOT‑23 |
| D1 | 1N4007（DO‑214AC 贴片） |
| C1 | 10μF 35V（储能电容） |
| R1 | 22kΩ |
| C2 | 10μF 35V（RC 延时电容） |
| R2 | 10kΩ |
| R3 | 100kΩ |
## 工作时序详解
### ①上电
1. PVCC 上电，D1 导通，C1 迅速充到 PVCC 电压。
2. PVCC 通过 R1 给 C2 充电，SDZ 电压缓慢上升；R1\*C2=22k×10μF = **220ms 延时**。
3. 上电瞬间，Q1 基极电压≈PVCC，但 SDZ 电位也同步接近 PVCC，**三极管 Vbe≈0V，Q1 保持截止**，不干扰 SDZ 充电。
4. 220ms 后 C2 电压抬到高电平阈值，功放解除静音，开机无 “噗”。
### ②断电（关机消 pop 核心）
1. PVCC 迅速跌落接近 0V，D1 反向截止，**C1 上储存的电压被隔离，不会倒灌回 PVCC**。
2. C1 电压通过 R2 加到 Q1 基极，Q1 饱和导通。
3. Q1 集电极直接把 SDZ 引脚强行拉到 GND，功放立刻静音，关机爆破音消除。
4. C1 通过 R2、Q1 缓慢放电，几秒后三极管关闭。
##
二极管引脚符号 K和 A
电路知识
更新：2026-08-14 14:22:05
> D=Diode 二极管；**K 是二极管引脚：K = Cathode = 阴极（负极）**
>
> `1‑D1K`：**1 号网络，连接到 D1 二极管的 K 引脚（阴极脚）**
### 二极管引脚符号
* **A = Anode 阳极（正极）**
* **K = Cathode 阴极（负极）**（不是 Kilo 千欧，是阴极缩写）
### 看懂标号举例
1. `D1A` → D1 二极管 A 脚（阳极）
2. `D1K` → D1 二极管 K 脚（阴极）
3. `1‑D1K`：线号 / 网络标号，代表这条导线接 D1 的阴极引脚，前面`1‑`是图纸的线束 / 模块编号。
> 注意区分两个容易搞混的 K：
1. 二极管引脚 K：阴极，跟电压阻值无关；
2. 电阻旁边 k：kΩ 千欧单位。
简单记：**二极管符号竖线那一端就是 K 脚（阴极）**。
如果你需要，我可以给你画个极简二极管符号标注 A/K。
贴片电阻丝印 07C（E96 精密 1% 电阻，0603/0805 贴片）
电路知识
更新：2026-08-12 01:21:02
# 贴片电阻丝印 **07C**（E96 精密 1% 电阻，0603/0805 贴片）
> E96 编码规则：2 位数字 + 1 位字母
* 数字：底数代码
* 字母：10 的幂次
**07C**
1. `07` →查表底数 = **118**
2. `C` →幂次 = ×10² （100 倍）
\\(R = 118 \\times 10^2 = \\boldsymbol{11.8k\\Omega}\\)
✅**07C = 11.8 kΩ，精度 1%**
---
## E96 字母幂速记
表格
| 字母 | 倍率 |
| ---- | -------- |
| Z | ×10⁻² |
| Y | ×10⁻¹ |
| A | ×10⁰ |
| B | ×10¹ |
| C | ×10² |
| D | ×10³ |
| E | ×10⁴ |
| F | ×10⁵ |
> 举例：
>
> `07B` =118 ×10¹ =1.18kΩ
>
> `07D` =118 ×10³ =118kΩ
## 和你 MP1584 电路关联
MP1584 FB 分压常用：10k、40k、47k 等。
**07C 是 11.8kΩ**，如果你手上这个电阻，不要直接当成 10k，会输出电压算错。
### 快速记忆笔记
plaintext
```
07C 贴片电阻 E96 1%
07 =118；C=×100
07C = 11.8kΩ
```
如果你手上还有其他丝印，发给我，我直接帮你读出阻值。
LDO 线性电源 VS DC‑DC 开关电源
电路知识
更新：2026-08-12 00:56:38
# LDO 线性电源 VS DC‑DC 开关电源
> 结合你做的蓝牙音频硬件（UM4893、NE5532 运放、AMS1117），讲原理、优缺点、什么时候选哪一种。
## 1、LDO 线性稳压器（AMS1117 就是 LDO）
### 工作原理
内部相当于一个**可变电阻**，把多余电压以热量的形式消耗掉。
输入电压 `Vin`，输出 `Vout`，负载电流 `I`。
芯片发热功率：
\\(P\_{heat}=(Vin-Vout)\\times I\\)
> 例子：输入 5V，输出 3.3V，电流 1A
>
> 发热 = (5‑3.3) ×1A =**1.7W**，热量全部芯片散掉。
✅优点
1. 电路简单，外围器件少；
2. **输出纹波噪声非常小**，适合运放、音频、射频蓝牙这类对噪声敏感电路；
3. 无开关啸叫。
❌缺点
1. **压差限制**：必须输入＞输出 + 压差（AMS1117 压差 1.2V）；
2. 压差大的时候，**效率很低，发热巨大**；
3. 大电流场景要做散热铺铜。
> 适合：小电流、对噪声敏感、输入输出压差不大。
>
> 典型：给运放、蓝牙 SOC 模拟部分供电。
---
## 2、DC‑DC 开关电源（Buck 降压 / Boost 升压）
### 工作原理
高速开关管，不停快速导通 / 断开，配合电感、电容储能，把电压变换。
**不是把多余电压变成热量，而是把能量存储到电感，再送给负载。**
✅优点
1. **效率高**，通常 80%\~95%；压差很大也不会严重发热；
> 例：12V 转 3.3V 1A，LDO 会烧得很烫；Buck DC‑DC 温度很低。
2. 可以降压 (Buck)、升压 (Boost)、升降压。
3. 电池供电设备，电压范围宽。
❌缺点
1. 会产生**开关噪声、纹波**（几十 kHz\~MHz）；
2. 需要电感、二极管、电容，外围元件多；
3. 如果布线不好，开关噪声会串进音频、射频：出现底噪、杂音、蓝牙距离变差。
> 适合：大电流、输入输出压差大，电池供电。
>
> 不建议直接给运放、蓝牙射频部分直接供电。
---
#
电容对元件引脚：串联 vs 并联（硬件维修看 PCB 实操）
电路知识
更新：2026-08-11 23:13:09
# 电容对元件引脚：串联 vs 并联（硬件维修看 PCB 实操）
> 核心判断逻辑：看**电容和目标元件引脚的电气连接关系**，不是看物理摆放位置。
## 📌怎么判断串联、并联
设目标元件引脚为节点 A。
### 🔹电容【并联】到引脚
> 电容**一端接引脚 A，另一端接 GND / 另一个公共节点**
>
> 电容跨接在「引脚 A ↔ GND」（或者引脚 A ↔ 电源）。
>
> 信号到达引脚之后，一部分流进芯片，一部分流进这个电容。
plaintext
```
┌───||────> GND
引脚A ──┤
└───>芯片内部
```
✅特征：电容**不切断原有走线**，原有线路依旧直通芯片，电容是额外跨上去的。
👉你的板子例子：
* Pin5 引脚 →0.1μF 电容→GND：电容**并联在 Pin5 与 GND 之间（去耦）**
* 晶振引脚→电容→GND：电容**并联在晶振信号与 GND 之间（负载电容）**
---
### 🔹电容【串联】到引脚
> **走线必须先经过电容，才能到达元件引脚 A**；电容插在信号路径中间。
>
> 信号必须穿过电容，才能送到芯片引脚。
plaintext
```
信号源 ──||───>引脚A（芯片）
```
✅特征：电容把原来的铜箔走线断开，信号必须走电容才能到引脚。
👉你的板子例子：
Pin16 (D 类功放输出) →隔直电容 →喇叭：电容串联在功放输出引脚与喇叭之间。功放输出引脚的信号，必须经过电容，才能给到喇叭。
### 速记口诀
1. **并联：并上去，不打断主线，电容一头接引脚，一头到地 / 电源。**
2. **串联：串进去，切断主线，信号必须流过电容才能到引脚。**
---
## 电容并联在元件引脚（引脚 ↔ GND / 电源）
常用：去耦、滤波、抑制尖峰、负载电容。
1. **引脚↔GND 并联电容（最常见）**
* 电源引脚并联 0.1μF 到 GND（你 Pin5、Pin8）：去耦，吸收高频噪声，提供瞬时电流。
* 晶振引脚并联 pF 级电容到 GND：负载电容，校准振荡频率，保证晶振起振。
AB 中科蓝汛Sop16蓝牙芯片推导引脚
电路知识
更新：2026-08-11 22:40:24
# UM4893（中科蓝讯 SOP‑16）维修笔记【最终实物实测版】
> 芯片圆点标记为 1 脚，逆时针计数引脚；低成本蓝牙音频 SOC，内置 LDO、D 类功放。
>
> 无公开官方 datasheet，全部来自实物板测量。
## 📋引脚速查表
表格
| 引脚 | 板上实际连接 | 功能说明 | 异常故障现象 |
| ---- | ----------------------- | ---------------------- | ---------------------------------- |
| 1 | **悬空 NC** | 未使用 IO，板上无走线 | 不影响正常工作 |
| 2 | GND | 数字地 | 虚焊 → 死机、工作异常 |
| 3 | **悬空 NC** | 未使用 IO，板上无走线 | 不影响正常工作 |
| 4 | **悬空 NC** | 未使用 IO，板上无走线 | 不影响正常工作 |
| 5 | 串电容到 GND | 内部电源域滤波 | 电容虚焊丢失→杂音、死机、断连 |
| 6 | BAT | 锂电池输入 2.8‑4.2V | 无电压 → 完全不开机 |
| 7 | GND | 射频模拟地 | 虚焊 → 蓝牙距离近、频繁断连 |
| 8 | 串电容到 GND | 另一路内部电源滤波
引脚 跟 GND 之间接电容什么原理
电路知识
更新：2026-08-11 22:31:52
# 引脚到 GND 接电容原理（Pin5、Pin8 接电容到 GND）
这叫**去耦电容（退耦电容 / Decoupling Capacitor）**，一般用 0.1μF 陶瓷电容，是数字 / 射频芯片的标准外围。
## 核心原理
芯片内部有多个独立电源域，Pin5、Pin8 是**内部稳压电路引出的电源节点**，不是信号脚。
1. 芯片内部数字电路、射频电路不停开关，会瞬间抽取 / 释放电流，产生电压毛刺、电源噪声。
2. 电容的特性：**电压不能突变**。电容并联在电源与地之间，相当于一个微型 “电荷蓄水池”。
* 芯片瞬间需要大电流：电容立刻放电补电流；
* 产生电压尖峰毛刺：电容把毛刺能量泄放到 GND，把电压钳位平稳。
> 简单大白话：**给芯片内部电源 “滤波稳压、吸收噪声”**。
---
## 为什么这两个引脚必须外接电容，芯片内部不能内置？
1. 芯片内部硅片上可以做的电容容量极小，只有 pF 级别；需要外部 0.1μF 的陶瓷电容，才有足够储能能力。
2. 噪声的高频特性：高频噪声，必须让电容**尽可能靠近芯片引脚**，走线越长，电感越大，滤波效果直接失效。
> 所以 PCB 设计上，电容要紧贴 5 脚、8 脚，直接就近打过孔到地平面。走线拉长，等于这个电容基本废掉。
## 对应你这块板子的故障现象（和维修笔记对应）
* 电容丢失、虚焊、焊盘脱落：电源噪声无法滤除。
表现：**蓝牙容易断连、开机死机、音频杂音、大音量工作不稳定**。
* 电容短路：直接把内部电源对地短路，芯片直接烧坏不开机。
---
## 和普通滤波的区别，区分 3 种电容
表格
| 类型 | 位置 | 作用 |
| ---------------------------------- | ---------------------- | ---------------------------------------- |
| 去耦电容（本案例 Pin5、Pin8→GND） | 芯片电源引脚就
有源晶振 VS 无源晶振
电路知识
更新：2026-08-11 17:22:37
![]()
# 有源晶振 VS 无源晶振
> 蓝牙芯片 WT2605、AB5607E，**全部只用【无源晶振】，不能直接用普通有源晶振**。
## 核心区别
### 无源晶振（晶体，Crystal）✅蓝牙芯片用这个
* 只有**2 个引脚**，本身不会振荡；**需要芯片内部振荡电路来驱动起振**。
* 需要匹配负载电容（CL 参数），决定工作频率。
* 供电：**不需要供电**，靠芯片引脚提供微弱激励信号。
* 引脚：OSCI、OSCO，两脚接芯片的晶振输入输出。
* 优点：便宜，体积小，绝大多数 MCU、蓝牙芯片标配。
* 缺点：PCB 布局很关键，布线过长容易不起振、频偏。
> WT2605‑16S / AB5607E：**26MHz 无源晶体**。
### 有源晶振（振荡器，Oscillator）❌不要直接给蓝牙射频芯片用
* 一般**4 引脚**：VCC、GND、OUT、NC。
* **内部自带振荡 + 放大电路，上电就输出稳定方波信号**。
* 需要供电（3.3V），直接输出时钟给芯片的时钟输入脚。
* 芯片只接收时钟输出，不需要芯片内部振荡电路。
* 优点：抗干扰强，频率极稳，对 PCB 布线不敏感。
* 缺点：贵；**蓝牙芯片的 OSCI/OSCO 是振荡驱动脚，不是时钟输入脚，直接接有源晶振会烧坏射频模块**。
## 简单对照表
表格
| 项目 | 无源晶振（Crystal） | 有源晶振（Oscillator） |
| -------------------- | ------------------------- | ------------------------- |
| 引脚数 | 2 脚 | 4 脚 |
| 是否需要供电 | 不需要，芯片驱动 | 必须 VCC 供电 |
| 输出
高通 低通什么意思 大白话解释 以及他们直接的逻辑关系
电路知识
更新：2026-08-11 00:36:11
# 高通、低通 大白话
把信号想象成**不同跑步速度的人**：
* 低频 = 跑得慢（低音、人声，音频里面 20‑几千赫兹）
* 高频 = 跑得快（D 类开关噪音、射频干扰、滋滋尖刺杂音，几十 kHz\~MHz）
> **滤波器：一道门，允许一部分人过去，拦住另一部分。**
## 低通滤波器（Low‑pass）
✅**放过低频，拦住高频**
> 慢的放行，快的拦住。
👉 对应你 D 类功放喇叭输出的 `33μH电感 + 0.22μF电容` 就是**低通**。
* 有用的音乐人声低音（低频），顺利送到喇叭；
* D 类芯片产生的几百 kHz 开关高频噪音，直接拦住，不让进喇叭。
**生活类比：纱窗。空气（慢 / 低频）可以进来；蚊子小飞虫（快 / 高频）挡外面。**
## 高通滤波器（High‑pass）
✅**放过高频，拦住低频**
> 快的放行，慢的拦住。
例子：功放输入端串一颗电解电容。
* 音频声音（高频交流信号）可以过去；
* 直流电压（频率 = 0，最慢的）被电容挡住，不让直流进到后级放大，防止喇叭直流偏移烧喇叭。
**生活类比：栏杆。小鸟（快 / 高频）飞过去；大狗（慢 / 低频大块）拦在外边。**
---
# 逻辑关系，一张通俗讲明白
1. **低通：留低，杀高**（D 类输出 LC、电源滤波）
2. **高通：留高，杀低**（输入隔直电容）
### 转折：还有带通、带阻
* **带通**：只放中间一段频率，太高太低都干掉。比如收音机，只让电台那一个频率通过。
* **带阻**：专门干掉中间某一段频率，高低都放行。比如消除某一个固定干扰噪音。
## 电感、电容天然性格（记住这个，就懂为什么搭成高低通）
> 电容：**怕低频，爱高频**
>
> 低频不容易穿过电容；高频很容易穿过电容到地。
>
> 电感：**怕高频，爱低频**
>
> 低频很容易穿过电感；高频很难穿过电感，被电感挡住。
### 👉为什么你 D 类输出 LC 是低通
D 类输出 →**电感 L（让音频低频过去，挡高频）** →喇叭；后面接**电容 C（把剩下的高频直接导入地消耗掉）**
两者配合，高频直接就地处理，不给跑
磁屏蔽功率电感，不用磁珠也可以吧？
电路知识
更新：2026-08-11 00:28:11
有了这个电感，不用磁珠也可以吧？
# D 类功放喇叭输出：有 33μH 功率电感，**不需要再加磁珠**
## 核心原理
* **33μH 功率电感 + 对地电容 = LC 二阶低通滤波器**，专门滤除 D 类几百 kHz 开关载波，这是 D 类功放标准输出网络。
* **磁珠本质：高频损耗器件，电感量很小，一般几百 nH\~ 几 μH，主要靠电阻消耗高频能量，不适合做音频 LC 滤波**。
### 两者对比
表格
| 器件 | 电感量级 | 主要作用 | D 类输出适合吗 |
| -------------- | --------- | --------------------------------------- | -------------- |
| 33μH 功率电感 | 33μH | 和电容组成 LC，滤开关方波，传递音频信号 | ✅标准必用 |
| 磁珠 | 0.1\~2μH | 抑制高频干扰、EMI，会衰减音频低频 | ❌不能替代 L |
### 为什么不要磁珠
1. 磁珠电感太小，**无法形成有效的低通滤波**，D 类高频载波滤不干净，喇叭依旧会有滋滋射频噪音。
2. 磁珠直流有等效电阻，大音频电流下会发热、损耗功率；低频大信号还容易失真。
3. 你现在这套`33μH + 0.22μF`，已经完整完成输出滤波，磁珠属于多余。
## 那磁珠什么时候才用？
磁珠不用放在**喇叭功率输出线路**，适合放在：
1. 功放芯片**电源引脚**：VCC 供电串磁珠，抑制电源上的高频干扰，防止干扰传到别的电路。
2. 微弱小信号输入线路（音频输入端），做 EMI 抑制。
> ❗千万不要：喇叭输出串磁珠代替 33uH 电感，会声音差、滤波失效。
## 实际电路结论（CS8683H）
> 输出：**D 类 OUT →33μH 屏蔽功率电感 →喇叭；电感后端对地接 0.22μF 电容**，到此就完成输出
贴片电阻读数计算
电路知识
更新：2026-08-08 15:59:25
规则：ABX = AB ×10<sup>X</sup> Ω
### 速记
* 末尾`0`：×1
* 末尾`1`：×10
* 末尾`2`：×100
* 末尾`3`：×1000（kΩ）
### 汇总
1. 333 → 33K
2. 100 → 10Ω
3. 102 → 1K
4. 223 → 22K
5. 623 → 62K
> 备注：这是普通 3 位标注；精密贴片是 4 位代码。需要我帮你换算功率、色环对照也可以。
贴片电容读数规则
电路知识
更新：2026-08-08 15:57:52
# 贴片电容读数规则
> 绝大多数**无丝印**（0402、0603 小容量），只有大体积才印数字；单位：**pF**
## 1、三位数字标注（最常见，和贴片电阻逻辑一样）
格式：ABX = AB × 10<sup>X</sup> pF
| 标记 | 计算 | 容量 |
| ---- | ---------------- | -------------------- |
| 104 | **10**×**10⁴** | 100000pF =**0.1μF** |
| 103 | **10**×`10³` | 10000pF =**0.01μF** |
| 222 | **22**×10² | 2200pF |
| 475 | **47**×**10⁵** | 4.7μF |
* 特例：**000 = 0pF，跨接电容 / 短路件**
## 2、字母 + 数字（EIA 代码，大容量高压电容）
例：`R47` → R 代表小数点，**0.47pF**
* R = 小数点
`1R5` = 1.5pF；`4R7`=4.7pF
## 单位换算（必记）
1μF=1000nF=1000000pF 0.1μF=100nF=100000pF
1. **小贴片 0402/0603 陶瓷电容表面空白，没有任何字符，无法肉眼读，只能看 BOM / 万用表测**
2. 同样印`104`：电阻是 100kΩ，电容是 0.1μF，**单位完全不一样，不要搞混**
3. 钽电容、铝电解贴片：直接印刷 `10μF 16V`，直接读，不用算
### 快速练习
* 224 → 22×10⁴ pF = 220nF = 0.22μF
* 105 → 1μF
电子元器件都长什么样
电路知识
更新：2026-08-04 23:58:41
PCB设计总出错？13个关键基础概念，帮你打牢基本功
电路知识
更新：2026-08-04 18:59:32
一块电路板从设计图纸到实际量产，需要跨越工艺性、可制造性、信号完整性、EMC等诸多关卡。本文将围绕PCB设计中13个常见但关键的核心概念，系统梳理设计逻辑，提升你的PCB工程思维和设计功力。
**1. FR4板材：承载信号世界的基石**
FR-4，作为最常用的PCB基材，是玻璃纤维与环氧树脂压合而成的覆铜板，耐热性能以Tg（玻璃转化温度）衡量。
图1：普通FR4板的结构
图2：高Tg板材的耐热稳定性展示
* **低Tg板**（Tg≈130℃）：用于常规应用
* **中Tg板**（Tg>150℃）：适用于中等复杂度的电路
* **高Tg板**（Tg≥170℃）：推荐用于高温焊接环境、无铅制程及高可靠性场景，如汽车、通信
> 高Tg板不仅耐热性强，抗湿、抗化学性能也显著提高，确保多层板长期工作的尺寸稳定性。
**2. 阻抗匹配：高速信号布线的“护航者”**
## 图3：典型阻抗匹配布线示意图
高速数字电路（如DDR、USB、PCIE）中，信号如果没有精确的阻抗匹配，就会出现反射、串扰等问题。常见阻抗控制有：
* 差分阻抗：100Ω/90Ω
* 单端阻抗：50Ω
> 如何设计匹配？需结合层叠结构、线宽线距、参考平面、介电常数等进行精确仿真。
**3. 表面处理工艺：决定焊接品质与寿命**
图4：沉锡效果图
🌟两张图让你看懂LDO和DCDC的区别
电路知识
更新：2026-08-03 22:59:25
🌟两张图让你看懂LDO和DCDC的区别
总被LDO和DCDC绕晕，今天大白话讲清关键差异，记住以下选型口诀，#校招生 一看就懂#春招#秋招
🌈大电流、压差大选DCDC（省电）#硬件工程师
🌈小电流、要干净选LDO（省心）#硬件八股文 #选型口诀 #硬件面试题 #硬件 #嵌入式 点个关注不迷路，精彩内容不容错过！🚀#电子信息
实习经历：10. LDO电路
电路知识
更新：2026-08-03 22:57:43
实习前我以为 LDO 就是“把高电压稳成低电压”。
后来才发现，LDO 更重要的作用是：给后级提供更干净、更稳定的电源。
1. LDO 适合什么场景？
LDO 不适合大压差、大电流硬降压，因为发热会很明显。
它更适合用在：
模拟电路供电
MCU 后级净化
传感器供电
RF / 音频低噪声电源
Buck 后级再净化
简单说： Buck 负责效率，LDO 负责干净。
2. 经典 7809
7809 是很经典的三端线性稳压器，外围简单，稳定好用，适合普通 9V 稳压。
但它也有短板：
压差比较大
静态电流不低
PSRR 一般
噪声表现不算优秀
大压差大电流时发热明显
所以 7809 很经典，但不是所有低噪声场景都适合。
3. 现代高 PSRR LDO
现在很多 LDO 会重点优化低噪声、高 PSRR、低 Dropout、低静态电流。
这里重点说 PSRR。 PSRR 可以理解为：LDO 抑制输入电源纹波的能力。
比如前级 Buck 有开关纹波，后面接一个高 PSRR LDO，就可以进一步压低纹波，让模拟电路、传感器、音频电路供电更干净。
但注意：
PSRR 会随频率变化。
不能只看数据手册里的一个典型值，要看目标频段下的 PSRR 曲线。
工程里选 LDO 我重点看
输出电压 Vout
Dropout 压差
PSRR
输出噪声
静态电流 Iq
最大输出电流
输出电容要求
温升和封装
最容易踩坑的点：
把 LDO 当大压差大电流降压芯片
只看 PSRR 数值，不看频率
输出电容不按数据手册选
忽略 Iq，导致低功耗设备待机变差
觉得 7809 经典，所以哪里都能用
我的经验：
LDO 的核心不是效率，而是干净、稳定、低噪声。7809 适合通用稳压，高 PSRR LDO 更适合敏感电路供电。
常说的LDO电路是啥？（简单版）
电路知识
更新：2026-08-03 22:55:55
LDO原理 - 芯片半导体电路知识大全
电路知识
更新：2026-08-03 22:52:51
21 【LDO原理 - 芯片半导体电路知识大全 | 小红书 - 你的生活兴趣社区】 😆 V7KSsU9v3dMHHox 😆 https://www.xiaohongshu.com/discovery/item/67d68594000000001c007b1c?source=webshare&xhsshare=pc_web&xsec_token=ABdpn5UEq387YgrLA03EFjCmLcmW10w2-BhA5XdVgpHRM=&xsec_source=pc_share
一文搞懂什么是LDO？
电路知识
更新：2026-08-03 22:49:04
手机、耳机、传感器和各种 SoC 里，常常有很多路电源：有的要很干净，有的电流不大，却要求在电池快见底时仍能稳定工作。
这时常用的就是 LDO，Low-Dropout Regulator，低压差线性稳压器。它像一个连续可调的“阀门”：实时比较输出和基准，把多余电压消耗在功率管上，换来稳定、低纹波的输出。
看 LDO 不要只盯着一个数字：
Dropout：输入只比输出高一点时，还能不能稳住。
Iq：它自己要吃掉多少静态电流，待机时尤其关键。
PSRR：输入电源上的噪声，有多少会漏到输出。
Transient：负载电流突然跳变时，输出会不会大幅跌落或冲高。
Stability：不同输出电容、ESR 与负载下，会不会振荡。
一句话：LDO 用效率换取低噪声、低压差和易用性；设计的真功夫，是在安静、快速、省电和稳定之间找到平衡。
Buck电路和Boost电路是两种最基础的DC-DC（直流-直流）开关电源拓扑，它们的核心区别在于电压转换的方向不同。
电路知识
更新：2026-08-03 22:44:34
核心区别一览
Buck电路（降压）：输出电压低于输入电压，用于将高压转为低压。
Boost电路（升压）：输出电压高于输入电压，用于将低压转为高压。
Buck电路（降压变换器）
Buck电路通过高速开关控制能量输入，再利用电感和电容平滑滤波，最终得到稳定的低电压。
工作原理：开关导通时，输入电源给电感储能并供电给负载；开关断开时，电感产生反向电动势，通过续流二极管继续向负载释放电流。
电压公式：理想情况下，$V_{out} = D \times V_{in}$（D为占空比，0 < D < 1），因此输出电压总是小于输入电压。
应用场景：手机主板供电（如12V转3.3V）、电脑CPU核心供电、各类嵌入式系统的电压降级。
Boost电路（升压变换器）
Boost电路利用电感“电流不能突变”的特性，在开关断开时将电感电压与输入电压叠加，从而实现升压。
工作原理：开关导通时，输入电源直接给电感充电储能，二极管截止，负载由电容供电；开关断开时，电感产生反向电动势，与输入电源串联叠加，经二极管向负载供电。
电压公式：理想情况下，$V_{out} = V_{in} / (1 - D)$，因此输出电压总是大于输入电压。
应用场景：锂电池供电设备（如3.7V升5V）、LED驱动电路、光伏逆变器的前级升压。
关键差异与注意事项
电流特性：Buck电路的输入电流是断续的（斩波），但输出电流平滑；Boost电路的输入电流平滑，但输出电流是断续的。
能量守恒限制：两者都遵循能量守恒。Buck降压时，输出电流可以大于输入电流；Boost升压时，输出电压升高，但输出电流必然小于输入电流，带载能力会下降。
PCB布局：Boost电路对PCB布局更敏感，功率回路必须尽量短而粗，以减小寄生电感引起的噪声和电压尖峰。
补充：Buck-Boost电路
如果你需要输出电压既能高于也能低于输入电压，可以使用Buck-Boost电路。它结合了前两者的特点，通过调节占空比灵活升降压，但缺点是输出电压极性与输入相反，且开关器件承受的电压应力更大。
Buck降压电路，一篇终于讲明白了
电路知识
更新：2026-08-03 22:43:15
很多刚开始做硬件的小伙伴，看到 Buck 降压电路，经常会有几个疑问：
❓为什么输入12V，可以稳定输出5V？
❓开关管一直开关，不会把电压搞乱吗？
❓电感和电容到底起什么作用？
今天用一篇笔记简单讲清 Buck 降压电路。
Buck 本质上是一种开关型降压电源。
和 LDO 不同：
LDO 是通过调整管压降，把多余电压消耗成热量。
而 Buck 是通过高速开关 + 电感储能 + 电容滤波，实现高效率降压。
Buck主要由4部分组成：
① 开关管 MOS
负责高速切换输入电压。
② 二极管/同步MOS
负责开关关闭后的续流路径。
③ 电感
负责储存和释放能量。
④ 输出电容
负责滤波，降低输出纹波。
它主要有两个工作状态：
🔹MOS导通：
输入电源给电感和负载供能。
电感储存能量，电流逐渐增加。
🔹MOS关闭：
电感释放能量。
通过续流路径继续给负载供电。
电感电流不会突然变化，所以输出可以保持稳定。
理想情况下：
Vout ≈ D × Vin
其中：
D = 占空比
占空比越大，输出电压越高。
比如：
12V输入，想输出5V：
理论占空比约：
5÷12≈42%
所以记住一句话：
Buck不是“降低电压”，而是通过高速开关控制能量传递，实现高效率降压。
后面继续分享：
✅ Boost升压电路，一文讲明白
✅ TPS54331这类芯片怎么设计
✅ PCB布局哪些地方最容易翻车
![image.png](https://yj.ivipzy.com/uploads/user_1/20
